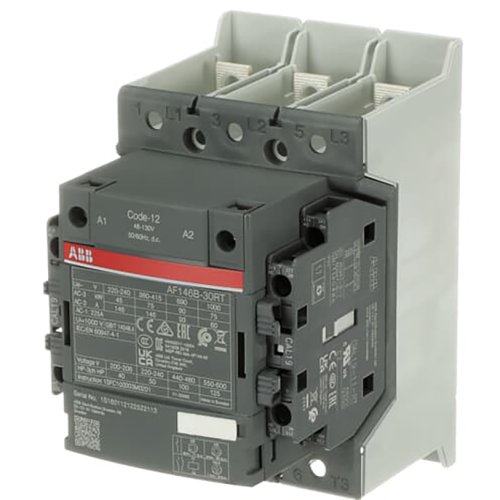

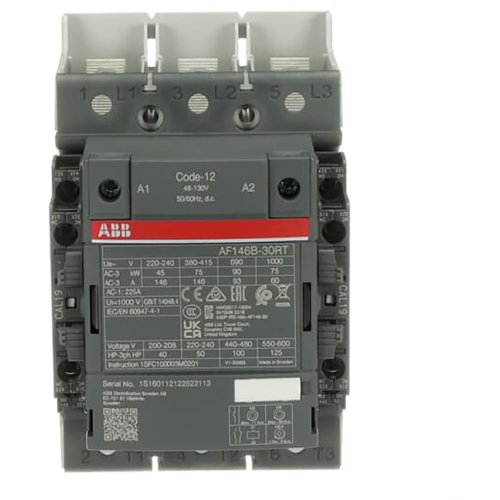

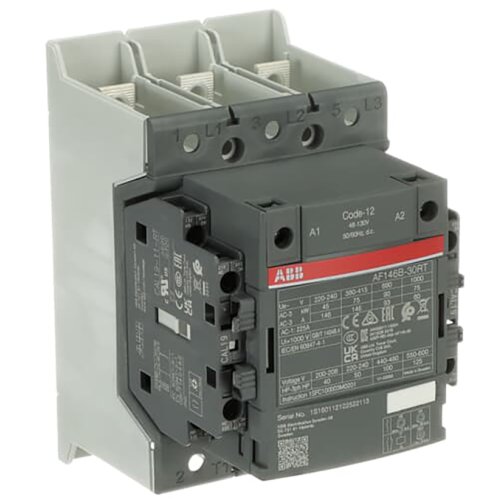

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110096
Artikelnummer fabrikant: 1SFL467062R1222
EAN Code: 7320500509906
ABB Componenten, Magneetschakelaar / AF ZB, AF146B-30-22RT-12, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146B-30-22RT-12 uit de Magneetschakelaar / AF ZB serie is een railversie voor het betrouwbaar schakelen van motoren en vermogenskringen. Deze 3-polige magneetschakelaar stuurt motoren tot 75 kW bij 400 V (AC-3) en schakelt krachtcircuits tot 225 A (AC-1), geschikt voor 1000 V IEC of 600 V UL omgevingen.De AF-technologie biedt een breed aanstuurspanningsbereik van 48–130 V (50/60 Hz en DC), vangt sterke spanningsschommelingen op en verlaagt het energieverbruik in besturingspanelen. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en houdt de inbouw compact. Vooraf gemonteerde hulpcontacten en ringtong-aansluitingen versnellen bekabeling en verminderen foutkansen. Dankzij het blokontwerp is het systeem eenvoudig uit te breiden met extra hulpkontactblokken en toebehoren, ideaal voor veeleisende toepassingen, waaronder railtoepassingen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
