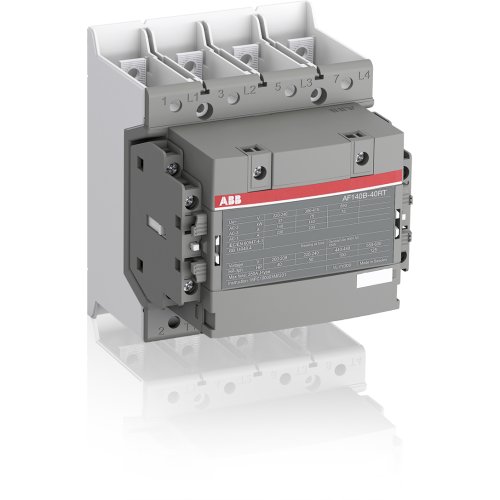

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110052
Artikelnummer fabrikant: 1SFL447262R1422
EAN Code: 7320500509029
ABB Componenten, Magneetschakelaar / AF ZB, AF140B-40-22RT-14, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF140B-40-22RT-14 is een vierpolige magneetschakelaar uit de serie Magneetschakelaar / AF ZB, ontwikkeld voor spoorwegtoepassingen. Hij wordt ingezet voor motorstart, scheiding, by-pass en distributie tot maximaal 690 V. Dankzij het rail-specifieke ontwerp levert hij betrouwbare schakeling in veeleisende omgevingen, met een compacte bouwvorm die panelruimte bespaart.De brede stuurspanningsrange van 250–500 V, 50/60 Hz én DC vereenvoudigt engineering, vermindert varianten in voorraad en verhoogt bedrijfszekerheid bij spanningsschommelingen. De AF-technologie biedt hoge inschakelbetrouwbaarheid en energie-efficiënte aandrijving. Vier polen geven flexibiliteit in circuits, van voeding tot hulpfuncties, terwijl de railversie een snelle, nette inbouw ondersteunt. Resultaat: consistente prestaties, minder stilstand en een toekomstvaste keuze voor motorstart en distributie in het spoor.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF ZB |
