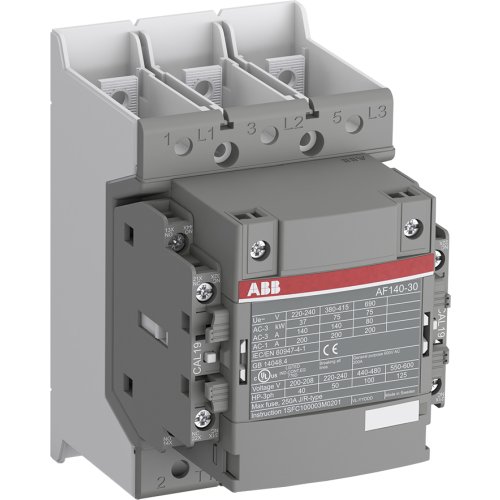

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20110021
Artikelnummer fabrikant: 1SFL447063R1122
EAN Code: 7320500511428
ABB Componenten, Magneetschakelaar / AF ZB, AF140B-30-22-11, Magneetschakelaar Rail versie, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF140B-30-22-11 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontwikkeld voor spoorwegtoepassingen zoals motorstarten, scheiden, bypass en distributie tot 690 V. Ideaal voor veeleisende omgevingen waar continuïteit en veiligheid vooropstaan.De brede aanstuurspanning van 24–60 V AC (50/60 Hz) en 20–60 V DC vereenvoudigt engineering en voorraad: één type dekt meerdere voedingsscenario’s. De AF-technologie met elektronische spoel levert hoge tolerantie voor spanningsschommelingen, minder spoelverbruik en lagere warmteontwikkeling. De robuuste bouw biedt een hoge schakelplicht voor langdurige prestaties en consistente schakeling van zware belastingen. Dankzij het compacte ontwerp past het apparaat eenvoudig in paneel- en voertuigintegraties, terwijl duidelijke aansluitpunten en een logische lay-out de bekabeling versnellen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 140 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 200 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF ZB |
