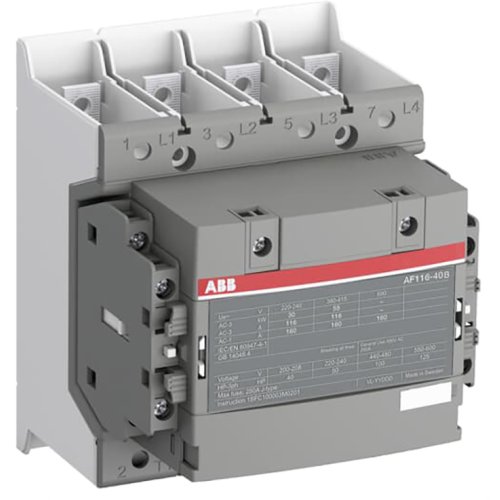

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20109983
Artikelnummer fabrikant: 1SFL427263R1322
EAN Code: 7320500511442
ABB Componenten, Magneetschakelaar / AF ZB, AF116B-40-22-13, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF116B-40-22-13 is een Magneetschakelaar / AF ZB rail versie voor het schakelen en besturen van vermogenskringen en motoren in veeleisende omgevingen. Met 4 polen en geschikt tot 690 V (IEC) of 600 V (UL) schakelt hij motoren tot 55 kW bij 400 V (AC-3) en vermogenskringen tot 160 A (AC-1). Voorgeïnstalleerde hulpcontacten en voorgemonteerde adereindhulzen versnellen montage en oplevering.Dankzij AF‑technologie biedt deze schakelaar een extra brede stuurspanningsrange van 100–250 V, 50/60 Hz én DC. Dat compenseert grote spanningsfluctuaties, verlaagt het energieverbruik in de kast en borgt betrouwbare schakelingen in instabiele netwerken. Geïntegreerde overspanningsbeveiliging maakt externe componenten overbodig en houdt de oplossing compact. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en accessoires, zodat de configuratie snel aan projectvereisten kan worden aangepast.
| Breedte | 120 |
| Hoogte | 150 |
| Diepte | 128 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF ZB |
