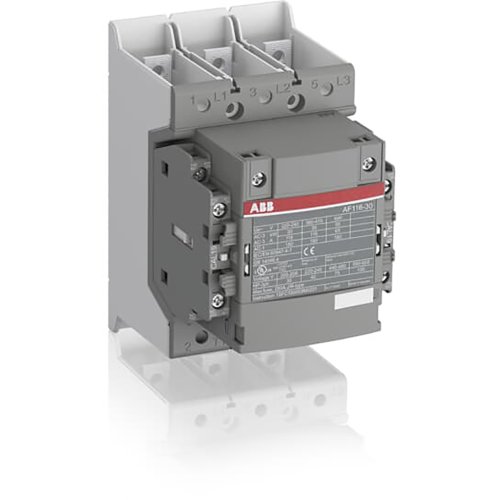

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20109939
Artikelnummer fabrikant: 1SFL427063R1322
EAN Code: 7320500511480
ABB Componenten, Magneetschakelaar / AF ZB, AF116B-30-22-13, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF116B-30-22-13 is een magneetschakelaar rail versie uit de Magneetschakelaar / AF ZB serie voor betrouwbaar schakelen en starten van motoren. Hij stuurt motoren tot 55 kW bij 400 V AC (AC-3) en schakelt vermogenskringen tot 160 A (AC-1), geschikt voor 3-polige toepassingen tot 690 V IEC of 600 V UL. Ideaal voor kasten waar ruimte schaars is en continuïteit telt, inclusief railtoepassingen.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 100–250 V, 50/60 Hz én DC. Dit vangt grote spanningsschommelingen op, verlaagt het energieverbruik in de kast en zorgt voor zekere bediening in instabiele netten. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig, wat het geheel compacter en sneller te monteren maakt. Voorgemonteerde hulpcontacten en standaard adereindhulzen besparen tijd, terwijl de blokbouw eenvoudig uitbreidbaar is met hulpcontactblokken en accessoires voor flexibele configuraties en onderhoudsgemak.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF ZB |
