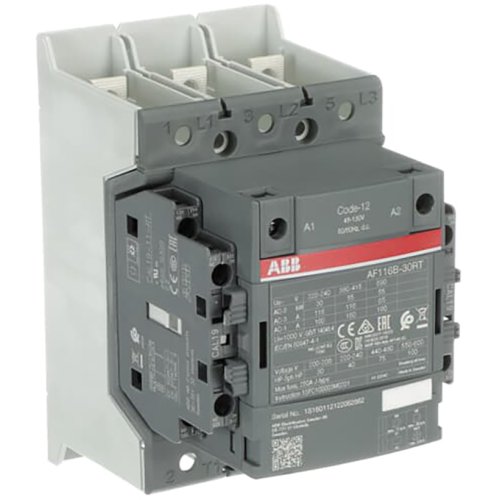

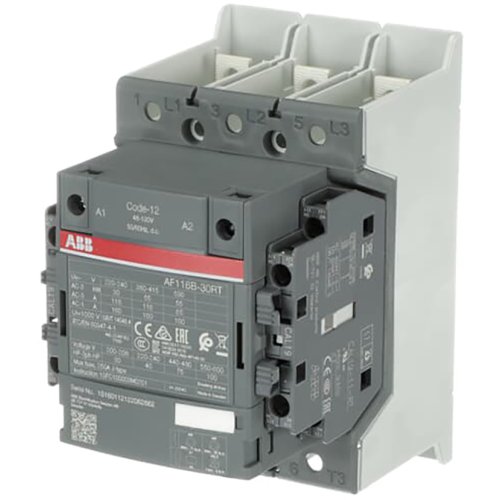

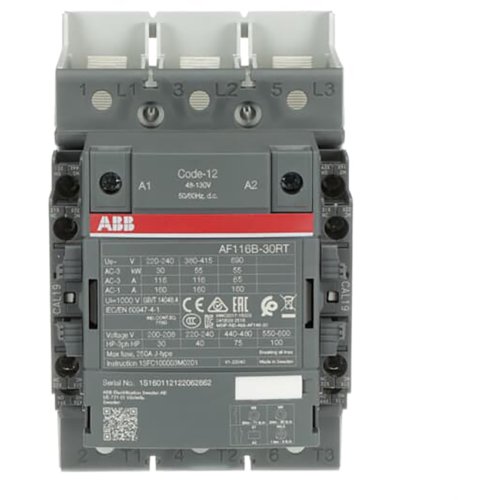

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20109934
Artikelnummer fabrikant: 1SFL427062R1222
EAN Code: 7320500509821
ABB Componenten, Magneetschakelaar / AF ZB, AF116B-30-22RT-12, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF116B-30-22RT-12 is een robuuste magneetschakelaar uit de Magneetschakelaar / AF ZB serie, ontwikkeld voor betrouwbare motorbesturing en schakeltoepassingen in railomgevingen. Hij schakelt motoren tot 55 kW bij 400 V (AC-3) en voedingen tot 160 A (AC-1), waardoor hij een solide basis vormt voor aandrijvingen en hoofdkringen waar continuïteit telt.De geïntegreerde AF‑technologie biedt een breed stuurspanningsbereik van 48–130 V, zowel 50/60 Hz als DC. Dit compenseert grote netspanningsschommelingen, verlaagt het paneelverbruik en zorgt voor zekere schakelmomenten, ook in onstabiele netten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. Voorbedrade hulpcontacten en ringoogkabels versnellen de montage, terwijl het blokontwerp eenvoudig uitbreidbaar is met hulpcontactblokken en toebehoren. Compact, railproof en klaar voor veeleisende toepassingen waar bedrijfszekerheid prioriteit heeft.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF ZB |
