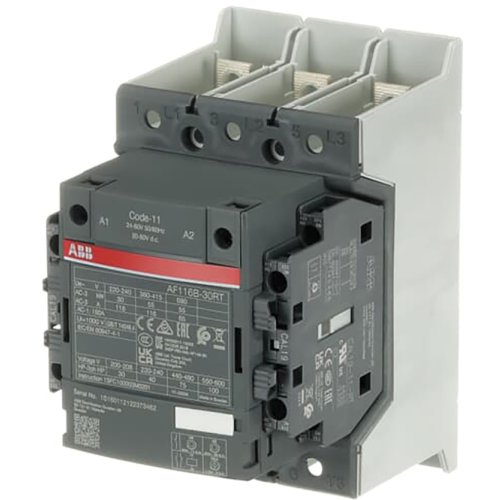

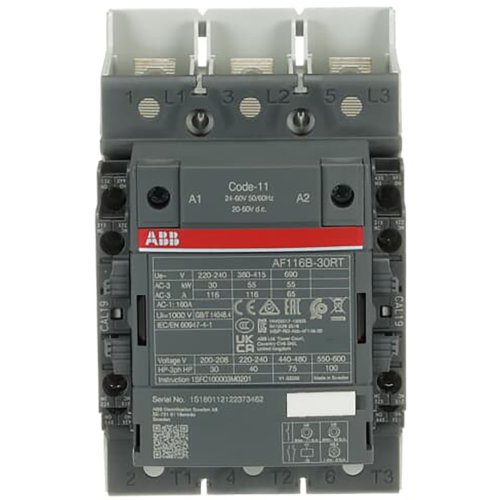

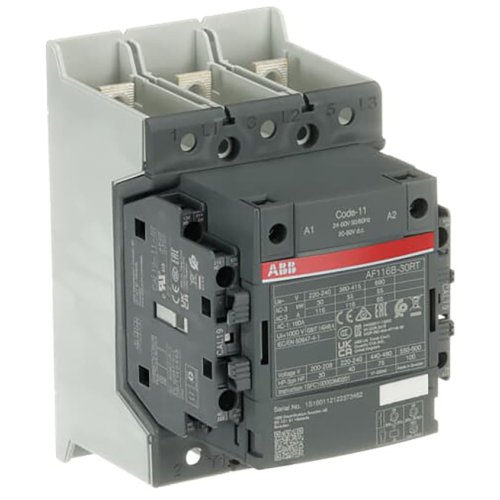

ABB Componenten Magneetschakelaar Rail versie
Artikelnummer: 20109933
Artikelnummer fabrikant: 1SFL427062R1122
EAN Code: 7320500509814
ABB Componenten, Magneetschakelaar / AF ZB, AF116B-30-22RT-11, Magneetschakelaar Rail versie, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF116B-30-22RT-11 is een Magneetschakelaar / AF ZB railversie voor het schakelen en sturen van vermogenskringen en driefasenmotoren in veeleisende omgevingen, waaronder railtoepassingen. Hij bedient motoren tot 55 kW bij 400 V (AC‑3) en schakelt vermogenskringen tot 160 A (AC‑1), waardoor hij een betrouwbare keuze is voor aandrijvingen en energieverdeling waar continuïteit telt.Dankzij AF‑technologie heeft hij een brede stuurspanningsrange (24–60 V AC 50/60 Hz en 20–60 V DC) die grote spanningsvariaties opvangt, het energieverbruik in besturingspanelen verlaagt en stabiel schakelt op instabiele netten. Voorbedrade hulpkontakten en ringtong‑eindhulsjes versnellen de montage en minimaliseren foutkansen. Geïntegreerde overspanningsbeveiliging levert een compacte, extra beschermde oplossing zonder externe modules. Het blokontwerp laat eenvoudige uitbreiding met hulpkontaktblokken en accessoires toe, zodat de configuratie snel aan toepassingsvereisten kan worden aangepast.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF ZB |
