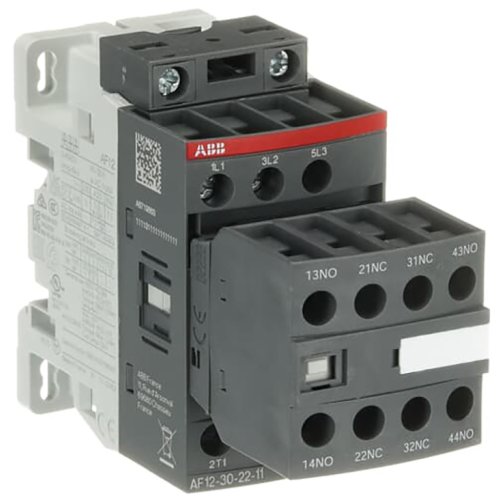

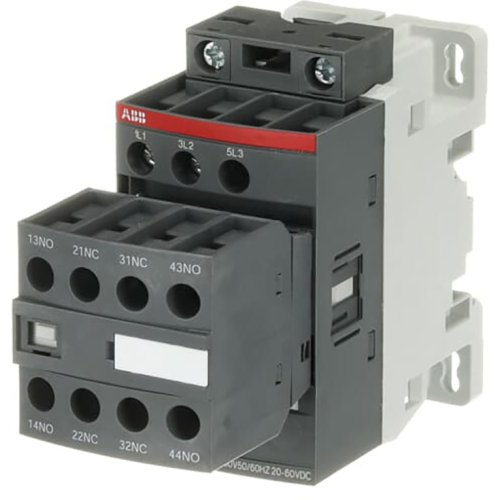

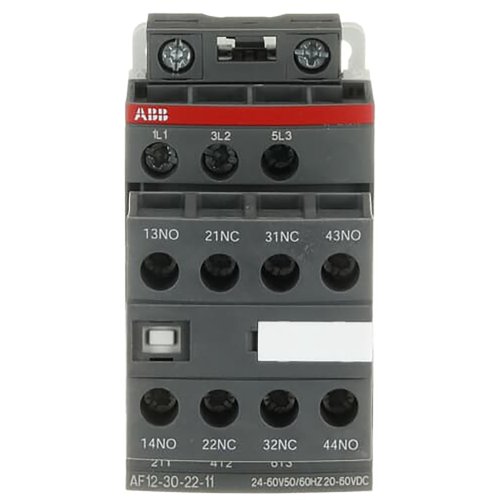

ABB Componenten Magneetschakelaar AF12-30-22 24-60 50/60 20-60V DC
Artikelnummer: 20092909
Artikelnummer fabrikant: 1SBL157001R1122
EAN Code: 3471523110519
ABB Componenten, Magneetschakelaar / AF, AF12-30-22-11, Magneetschakelaar AF12-30-22 24-60 50/60 20-60V DC, 110,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF12-30-22-11 is een compacte magneetschakelaar uit de serie Magneetschakelaar / AF voor het schakelen en sturen van driefasenmotoren en vermogenskringen tot 28 A. Geschikt voor toepassingen tot 690 V, met voor-gemonteerde hulpkontakten en schroefaansluitingen voor snelle, betrouwbare bekabeling. Ideaal voor paneelbouw en machinebesturing waar bedrijfszeker schakelen essentieel is.Dankzij AF‑technologie biedt deze schakelaar een brede stuurspanningsrange (24–60 V AC 50/60 Hz en 20–60 V DC), vangt hij spanningsschommelingen op en verlaagt hij het energieverbruik in besturingskasten. Ingebouwde overspanningsbeveiliging bespaart externe componenten en ruimte. De blokbouw maakt eenvoudige uitbreiding mogelijk met hulpkontaktblokken en accessoires, zodat functies snel zijn aan te passen. Daarmee levert AF12-30-22-11 consistente prestaties, minder uitval en een efficiënte installatie.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 110,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 28 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 3,729 kW |
| Model | Magneetschakelaar / AF |
