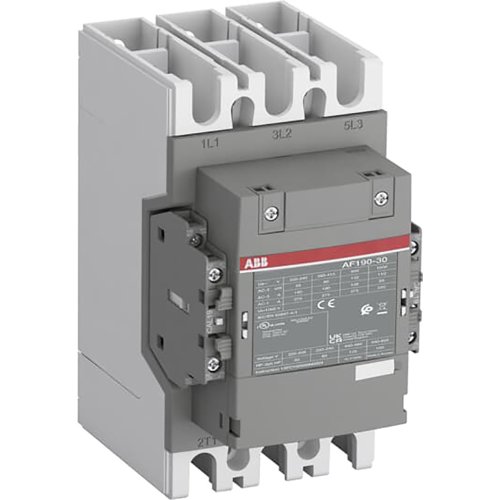

ABB Componenten Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20110130
Artikelnummer fabrikant: 1SFL487002R4222
EAN Code: 7320500560921
ABB Componenten, Magneetschakelaar / AF, AF190-30-22-42, Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF190-30-22-42 is een robuuste 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en aansturen van motoren tot 90 kW bij 400 V (AC-3) en algemene vermogenskringen tot 275 A (AC-1). Geschikt voor toepassingen waar betrouwbaarheid, compactheid en uitbreidbaarheid in de schakelkast centraal staan.Dankzij AF‑technologie reageert hij sneller, vermindert hij het energieverbruik in de kast en blijft hij betrouwbaar werken bij spanningsschommelingen. De spoel met code 42 (110/120 VAC, 50/60 Hz) biedt een breed aanstuurvenster, terwijl geïntegreerde overspanningsbeveiliging extra componenten overbodig maakt. Het blokontwerp is eenvoudig uit te breiden met hulpblokken en accessoires; standaard zijn 2 NO + 2 NC hulpcontacten aanwezig. Inclusief montagekit met alle benodigde bevestigingsmaterialen voor een vlotte en zekere plaatsing.
| Breedte | 125 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
