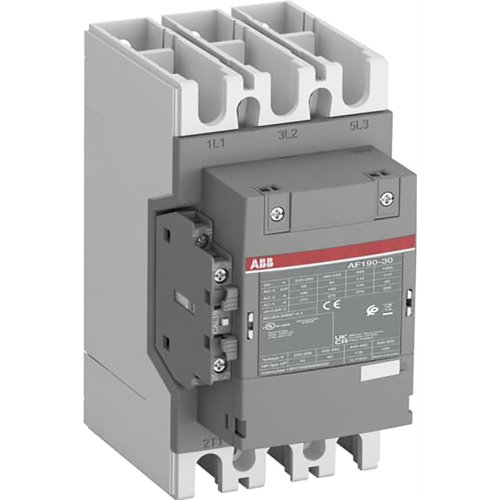

ABB Componenten Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20110129
Artikelnummer fabrikant: 1SFL487002R4211
EAN Code: 7320500560914
ABB Componenten, Magneetschakelaar / AF, AF190-30-11-42, Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF190-30-11-42 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van elektromotoren tot 90 kW bij 400 V (AC-3) en vermogenskringen tot 275 A (AC-1). Standaard voorzien van hoofdrail-aansluitingen en 1NO + 1NC hulpcontact, met spoelcode 42 voor 110/120 VAC 50/60 Hz.Dankzij AF-technologie schakelt hij sneller, verlaagt hij het energieverbruik in de schakelkast en blijft hij betrouwbaar werken in netwerken met spanningsschommelingen. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en bespaart ruimte. De blokbouw is eenvoudig uit te breiden met extra hulpcontactblokken en toebehoren, zodat hij flexibel past in uiteenlopende applicaties. Een montagekit met alle benodigde schroeven, ringen en sockets voor klem- en paneelmontage wordt meegeleverd, waardoor installatie en onderhoud vlot en consistent verlopen.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
