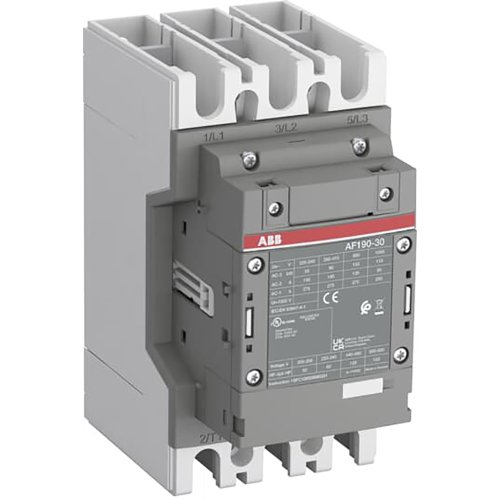

ABB Componenten Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20110128
Artikelnummer fabrikant: 1SFL487002R4200
EAN Code: 7320500560907
ABB Componenten, Magneetschakelaar / AF, AF190-30-00-42, Magneetschakelaar 90kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF190-30-00-42 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF-serie voor het schakelen en aansturen van motoren tot 90 kW bij 400 V (AC-3) en vermogenscircuits tot 275 A (AC-1). Met hoofdstroombussen en een spoelcode 42 (110/120 VAC, 50/60 Hz) past het toestel naadloos in krachtige paneeltoepassingen.Dankzij AF‑technologie schakelt het sneller, verlaagt het het energieverbruik in de besturingskast en blijft het betrouwbaar in netwerken met spanningsfluctuaties. Ingebouwde overspanningsbeveiliging maakt extra dempers overbodig en bespaart ruimte. Het blokontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires voor flexibele configuratie. Een meegeleverde mounting kit met alle benodigde schroeven, ringen en sockets versnelt de montage en bekabeling. Resultaat: compacte opbouw, hoge bedrijfszekerheid en consistente prestaties tot 1000 V IEC of 600 V UL.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 90 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 190 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 275 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 44,742 kW |
| Model | Magneetschakelaar / AF |
