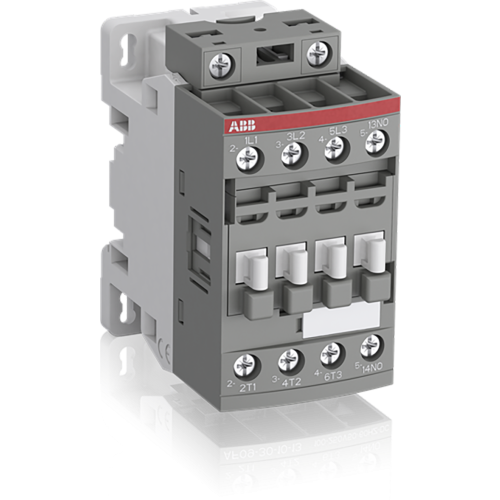

ABB Componenten Magneetschakelaar 7,5kW 400V 3P 1NC Spoel code 11 groot spanningsberei
Artikelnummer: 20093029
Artikelnummer fabrikant: 1SBL177001R1101
EAN Code: 3471523110717
ABB Componenten, Magneetschakelaar / AF, AF 16-30-01-11 24-60VAC 20-60VDC, Magneetschakelaar 7,5kW 400V 3P 1NC Spoel code 11 groot spanningsberei, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF16-30-01-11 is ontworpen voor het schakelen en besturen van driefasenmotoren en vermogenscircuits in machines en besturingskasten. Deze 3-polige magneetschakelaar uit de serie Magneetschakelaar / AF handelt motorvermogens tot 7,5 kW bij 400 V (AC-3) en algemene belastingen tot 30 A, met een geïntegreerd hulpcontact voor betrouwbare terugmelding.Dankzij AF‑technologie biedt AF16-30-01-11 (type: AF 16-30-01-11 24-60VAC 20-60VDC) een uitzonderlijk breed spoelspanningsbereik van 24–60 V AC en 20–60 V DC. Dat vangt spanningsschommelingen op, vermindert het energieverbruik in de schakelkast en garandeert zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert extra componenten en bespaart ruimte. Schroefaansluitingen versnellen de montage, terwijl het blokontwerp eenvoudig uitbreidbaar is met extra hulpcontactblokken en accessoires voor toekomstige aanpassingen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AF |
