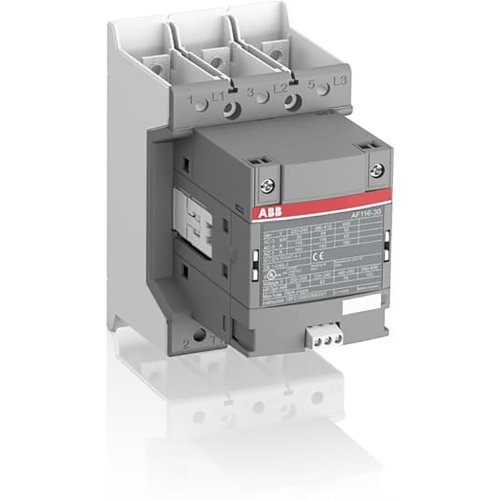

ABB Componenten Magneetschakelaar 75kW 400V 3-polig 3P 146A 100-250V ac/dc PLC
Artikelnummer: 20110094
Artikelnummer fabrikant: 1SFL467002R3300
EAN Code: 7320500481004
ABB Componenten, Magneetschakelaar / AF, AF 146-30-00B-33 100-250V, Magneetschakelaar 75kW 400V 3-polig 3P 146A 100-250V ac/dc PLC, 142,5, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF146-30-00B-33 (100–250 V ac/dc) is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het starten en schakelen van motoren tot 75 kW bij 400 V (AC-3) en vermogenskringen tot 225 A (AC-1). Ideaal voor betrouwbare motorbesturing in industriële panelen en machinebouw waar hoge bedrijfszekerheid vereist is.Dankzij AF-technologie biedt de schakelspoel een breed aanstuurspanningsbereik (100–250 V 50/60 Hz en DC), waardoor grote netspanningsschommelingen moeiteloos worden opgevangen, het paneelenergieverbruik daalt en de werking stabiel blijft in instabiele netten. Geïntegreerde overspanningsbeveiliging maakt externe demping overbodig en bespaart ruimte. Het blokontwerp met hoofdrail-aansluitingen is snel te monteren en eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat aanpassingen en service efficiënt blijven.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 142,5 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
