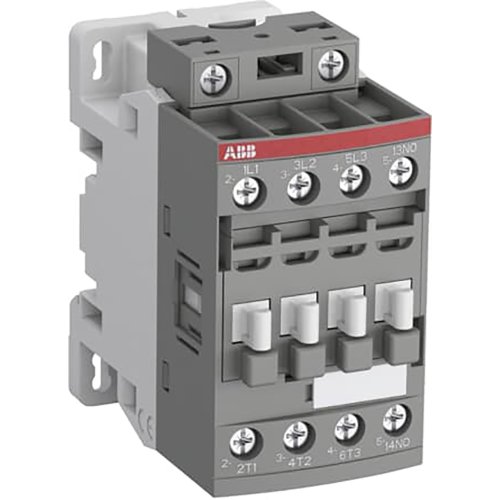

ABB Componenten Magneetschakelaar 7,5kW 400V 3-polig + 1NO hulp Spoel 24 VAC50/60 Hz
Artikelnummer: 20092938
Artikelnummer fabrikant: 1SBL171001R8110
EAN Code: 3471523014473
ABB Componenten, Magneetschakelaar / AFC, AFC16-30-10-81, Magneetschakelaar 7,5kW 400V 3-polig + 1NO hulp Spoel 24 VAC50/60 Hz, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De AFC16-30-10-81 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AFC serie voor het betrouwbaar schakelen van krachtcircuits en motoren tot 7,5 kW bij 400 V (AC-3) of algemene toepassingen tot 30 A (AC-1). Met een ingebouwd 1NO-hulpcontact en schroefaansluitingen past hij naadloos in besturingspanelen en machinebouw.Binnen het AF-concept biedt de AFC16-30-10-81 een geoptimaliseerde schakeltijd voor AC-gestuurde toepassingen met 24 V AC 50/60 Hz spoel, wat zorgt voor consistent schakelen en minder stilstand. Het blokontwerp maakt snelle uitbreiding mogelijk met extra hulpcontactblokken en toebehoren, zodat functionaliteit eenvoudig is op te schalen. De robuuste bouw en spanningstoepassing tot 690 V IEC/600 V UL ondersteunen een breed inzetbereik, terwijl de compacte vorm factor ruimte bespaart en de installatie en service vereenvoudigt. Ideaal voor duurzame motorstart en betrouwbare vermogensverdeling.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AFC |
