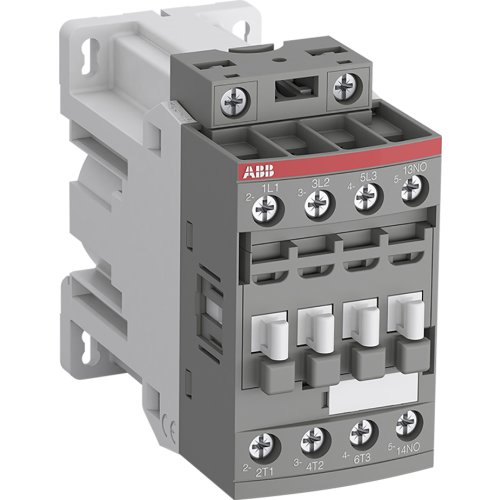

ABB Componenten Magneetschakelaar 7,5kW 400V 3-polig 1m Met laag spoelvermogen, 250 mA
Artikelnummer: 20092969
Artikelnummer fabrikant: 1SBL176001R3010
EAN Code: 3471523113893
ABB Componenten, Magneetschakelaar / AF, AF 16Z-30-10-30 24VDC, Magneetschakelaar 7,5kW 400V 3-polig 1m Met laag spoelvermogen, 250 mA, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
De AF16Z-30-10-30 24 VDC is een compacte 3-polige magneetschakelaar uit de AF-serie voor het starten en schakelen van motoren tot 7,5 kW bij 400 V (AC-3) en vermogenskringen tot 30 A (AC-1). Ideaal in machinebouw, HVAC of pomptoepassingen waar betrouwbare schakeling, weinig ruimte en eenvoudig onderhoud gevraagd zijn.Dankzij AF‑technologie beschikt hij over een 24 VDC spoel met zeer laag houdvermogen (ca. 1,7 W) en kan hij rechtstreeks worden aangestuurd door een PLC‑uitgang ≥ 250 mA, zonder extra interface‑relais. Dat bespaart paneelenergie, verlaagt warmteontwikkeling en verhoogt de bedrijfszekerheid in onstabiele netten. Geïntegreerde overspanningsbeveiliging, schroefaansluitingen en één ingebouwd hulpcontact zorgen voor snelle montage en duidelijke signaalterugmelding. Het blokontwerp maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig, zodat de oplossing future‑proof blijft.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 7,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 18 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 30 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AF |
