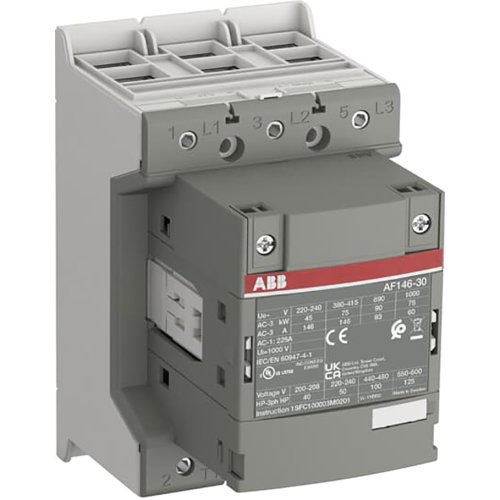

ABB Componenten Magneetschakelaar 75kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20110076
Artikelnummer fabrikant: 1SFL467001R4200
EAN Code: 7320500560648
ABB Componenten, Magneetschakelaar / AF, AF146-30-00-42, Magneetschakelaar 75kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF146-30-00-42 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en aansturen van motoren tot 75 kW bij 400 V (AC-3) en voor vermogenscircuits tot 225 A (AC-1). Met spoelcode 42 werkt de stuurspanning betrouwbaar op 110/120 VAC, 50/60 Hz. Het compacte blokontwerp past in uiteenlopende besturingspanelen en laat zich eenvoudig uitbreiden.Dankzij AF‑technologie schakelt de magneetschakelaar sneller, verlaagt hij het paneelenergieverbruik en blijft hij zeker functioneren in netwerken met spanningsschommelingen. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. De dubbele klem zorgt voor zekere en efficiënte bedrading. Uitbreiding met hulpcontactblokken en accessoires is eenvoudig; het basisblok komt standaard met 0NO + 0NC. Kiezen voor AF146-30-00-42 betekent betrouwbare motorsturing met maximale paneelefficiëntie.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 75 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 146 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 225 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 37,285 kW |
| Model | Magneetschakelaar / AF |
