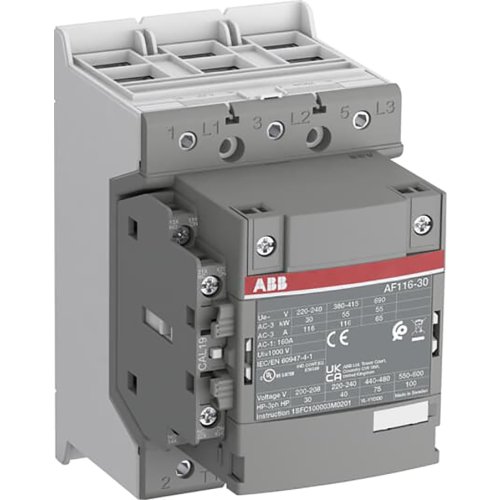

ABB Componenten Magneetschakelaar 55kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20109918
Artikelnummer fabrikant: 1SFL427001R4211
EAN Code: 7320500560518
ABB Componenten, Magneetschakelaar / AF, AF116-30-11-42, Magneetschakelaar 55kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
De AF116-30-11-42 uit de Magneetschakelaar / AF serie is een 3-polige contactor voor het schakelen en beschermen van krachtcircuits en het aansturen van motoren tot 55 kW bij 400 V (AC-3). Met een schakelstroom tot 160 A (AC-1) en een nominale spanning tot 690 V IEC biedt hij betrouwbare prestaties in veeleisende omgevingen. Standaard voorzien van 1NO + 1NC hulpcontact voor eenvoudige signaal- en besturingsintegratie.Dankzij AF‑technologie werkt de spoel (code 42) stabiel op 110/120 VAC 50/60 Hz, met snelle schakeltijden, lagere paneelenergie en zekere werking op instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en componenten. De dubbele klem vergemakkelijkt montage en bekabeling. Het blokdesign is modulair uit te breiden met hulpcontactblokken en een brede accessoirereeks, zodat de configuratie naadloos aansluit op uiteenlopende toepassingen.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
