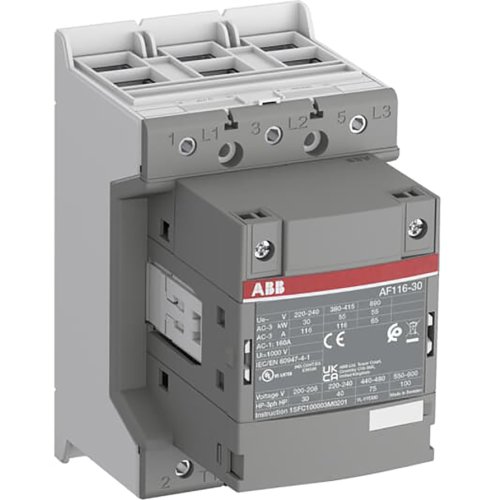

ABB Componenten Magneetschakelaar 55kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H
Artikelnummer: 20109917
Artikelnummer fabrikant: 1SFL427001R4200
EAN Code: 7320500560501
ABB Componenten, Magneetschakelaar / AF, AF116-30-00-42, Magneetschakelaar 55kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz H, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
AF116-30-00-42 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en besturen van elektromotoren tot 55 kW bij 400 V (AC-3) en vermogenskringen tot 160 A (AC-1). Geschikt voor 690 V IEC/600 V UL-toepassingen en ideaal voor betrouwbare motorstart en -stop in machine- en paneelbouw. Spoelcode 42: 110/120 VAC, 50/60 Hz.Dankzij AF‑technologie schakelt hij sneller, verlaagt hij het energieverbruik in besturingskasten en blijft hij zeker werken bij spanningsfluctuaties. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig, wat ruimte bespaart. De dubbele klem zorgt voor solide bekabeling en doorverbinding. Het blokontwerp is modulair: eenvoudig uit te breiden met hulpcontactblokken en overige accessoires. Standaard geleverd zonder hulpcontacten, zodat alleen wordt toegevoegd wat nodig is.
| Breedte | 90 |
| Hoogte | 150 |
| Diepte | 126 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 55 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 116 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 160 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 29,828 kW |
| Model | Magneetschakelaar / AF |
