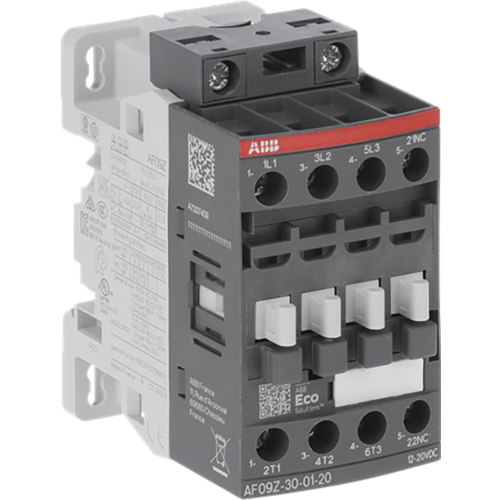

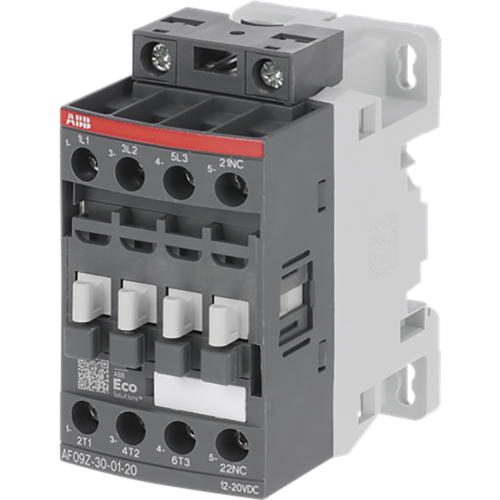

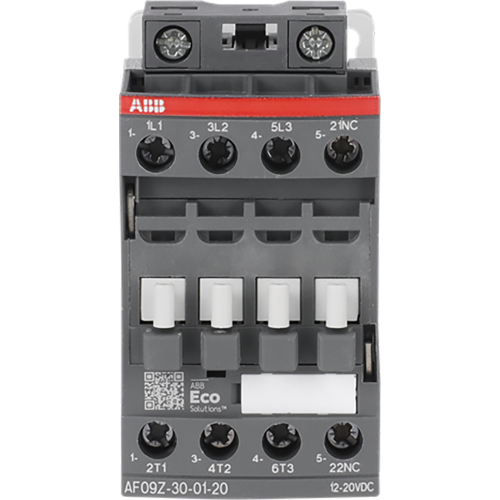

ABB Componenten Magneetschakelaar 4kW 400V 3P 1NC Met laag spoelvermogen, v PLC aanstu
Artikelnummer: 20092725
Artikelnummer fabrikant: 1SBL136001R2001
EAN Code: 3471523113305
ABB Componenten, Magneetschakelaar / AF, AF 09Z-30-01-20 12-20VDC, Magneetschakelaar 4kW 400V 3P 1NC Met laag spoelvermogen, v PLC aanstu, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
AF09Z-30-01-20 is een compacte magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van driefase motoren tot 4 kW/400 V (AC-3) en algemene vermogenskringen tot 25 A. Met 3 hoofdpolen en 1 ingebouwd hulpcontact (1NC) en schroefaansluitingen past hij naadloos in standaard schakelkasten en machinebesturingen.De AF-technologie biedt een breed stuurspanningsbereik van 12–20 VDC met laag spoelvermogen, ideaal voor directe PLC-aansturing (spoelcode 20) en lagere paneelverliezen. Ingebouwde overspanningsbeveiliging elimineert extra suppressors, wat ruimte bespaart en bedrading vereenvoudigt. De schakelaar blijft betrouwbaar presteren bij spanningsschommelingen, wat stilstand minimaliseert. Het blokontwerp maakt snelle uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat functies eenvoudig zijn aan te passen aan de toepassing.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 12.000 - 20.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 12.000 - 20.000 V |
| Nom. stuurspanning Us bij DC | 12.000 - 20.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 1,491 kW |
| Model | Magneetschakelaar / AF |
