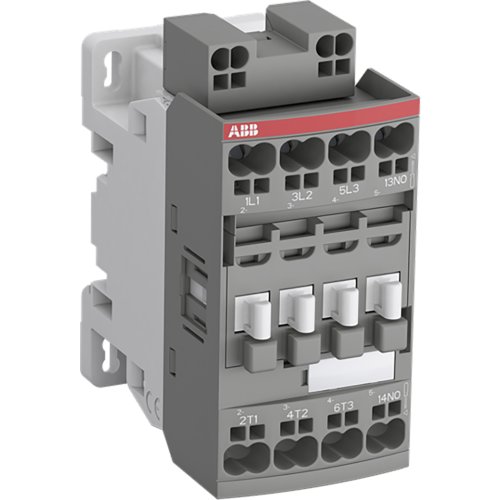

ABB Componenten Magneetschakelaar 4 Polig Spoel 48...130V AC/DC Push-in Spring Aanslui
Artikelnummer: 20092788
Artikelnummer fabrikant: 1SBL136505R2200
EAN Code: 3471523018495
ABB Componenten, Magneetschakelaar / AF, AF09Z-22-00K-22, Magneetschakelaar 4 Polig Spoel 48...130V AC/DC Push-in Spring Aanslui, 92,3, Veerklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF09Z-22-00K-22 is een 4-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van motoren tot 4 kW bij 400 V (AC‑3) en vermogenskringen tot 25 A (AC‑1), geschikt tot 690 V IEC / 600 UL. Dankzij Push-in veerklemmen gaat bedraden snel en trillingsvast, terwijl de compacte blokbouw weinig paneelruimte vraagt en overzichtelijk blijft.De geïntegreerde AF-technologie biedt een brede stuurspanningsrange van 48–130 V AC/DC, vangt spanningsschommelingen op en verlaagt het energieverbruik in de kast. Ingebouwde overspanningsbeveiliging elimineert extra componenten en verhoogt de bedrijfszekerheid, ook bij instabiele netten. De modulaire opbouw maakt het eenvoudig om hulpcontactblokken en accessoires toe te voegen, zodat de functionaliteit probleemloos meegroeit met de toepassing. Kort gezegd: betrouwbare schakeling, snelle montage en maximale flexibiliteit in één compacte oplossing.
| Breedte | 45 |
| Hoogte | 92,3 |
| Diepte | 77 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Model | Magneetschakelaar / AF |
