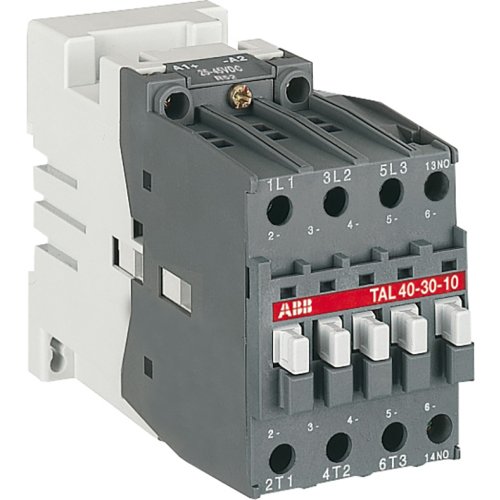

ABB Componenten Magneetschakelaar 18,5kW 400V breedspoelspanning: 17-32Vdc
Artikelnummer: 20093310
Artikelnummer fabrikant: 1SBL323061R5110
EAN Code: 3471522325518
ABB Componenten, Magneetschakelaar / A, TAL 40-30-10 17-32VDC, Magneetschakelaar 18,5kW 400V breedspoelspanning: 17-32Vdc, 125,3, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
TAL 40-30-10 17-32VDC is een magneetschakelaar voor het sturen van 3‑fasemotoren en vermogenskringen tot 690 V AC of 220 V DC. Hij dekt ook toepassingen zoals scheiden, condensatorschakeling en verlichting. Met een schakelvermogen van 18,5 kW bij 400 V past hij naadloos in A‑serie toepassingen en biedt hij een compacte blokopbouw voor betrouwbare motorstart en ‑stop.De breedspoelspanning van 17–32 V DC met laag verbruik zorgt voor flexibele aansturing en minder warmteontwikkeling. De solide magnetische kern schakelt snel en consistent; let op de polariteit van A1+ en A2-. Standaard zijn er 3 hoofdpolen en 1 ingebouwd hulpcontact aanwezig, met uitbreidingsmogelijkheden aan voor- en zijkant voor extra hulpcontacten. Een ruime keuze aan accessoires maakt het eenvoudig om de functionaliteit uit te breiden en de schakeling precies op de toepassing af te stemmen.
| Breedte | 54 |
| Hoogte | 90 |
| Diepte | 125,3 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 37 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 60 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 22,371 kW |
| Model | Magneetschakelaar / A |
