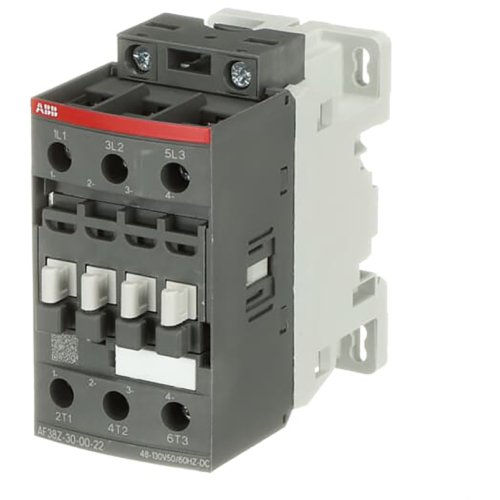

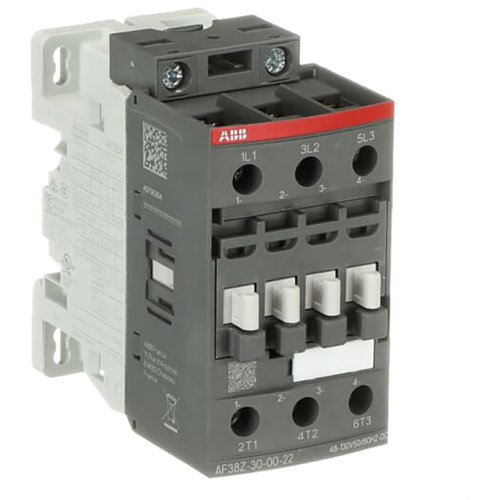

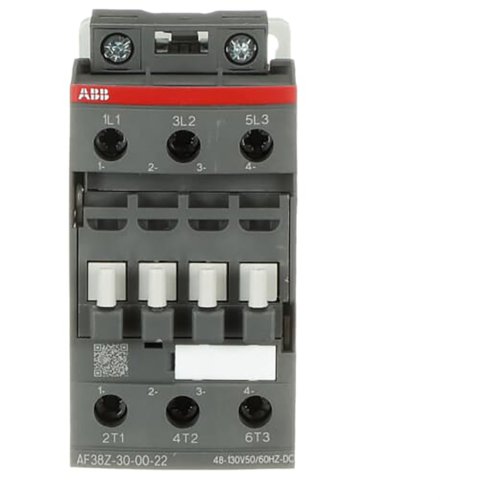

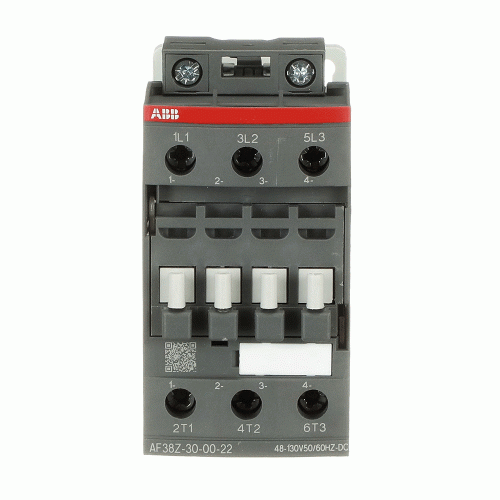

ABB Componenten Magneetschakelaar 18,5kW 400V 3P Met laag spoelvermogen, v PLC aanstur
Artikelnummer: 20093246
Artikelnummer fabrikant: 1SBL296001R2200
EAN Code: 3471523114722
ABB Componenten, Magneetschakelaar / AF, AF 38Z-30-00-22 48-130VAC/DC, Magneetschakelaar 18,5kW 400V 3P Met laag spoelvermogen, v PLC aanstur, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF38Z-30-00-22 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van motoren tot 18,5 kW bij 400 V AC (AC-3) en vermogenskringen tot 50 A (AC-1). Met schroefaansluitingen en blokbouw is hij inzetbaar in uiteenlopende besturingskasten en eenvoudig uit te breiden met hulpcontactblokken en accessoires.Dankzij AF-technologie biedt deze uitvoering een extra breed spoelspanningsbereik van 48–130 V AC/DC (spoelcode 22), laag spoelvermogen en daardoor lagere kastverliezen. Hij blijft zeker schakelen bij spanningsfluctuaties en onstabiele netten, terwijl geïntegreerde overspanningsbeveiliging ruimte en componenten bespaart. Geschikt voor PLC-aansturing, compact van formaat en ontworpen voor betrouwbare, duurzame prestaties in veeleisende toepassingen.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 38 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF |
