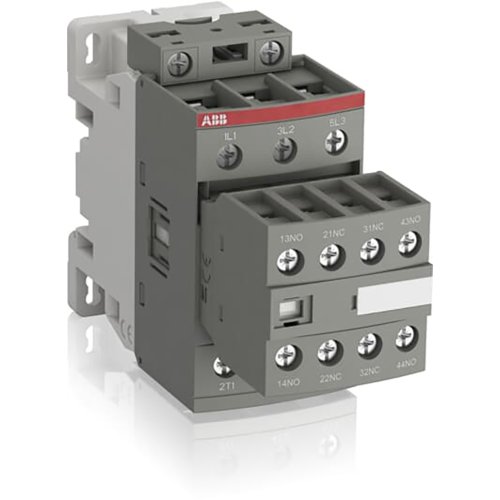

ABB Componenten Magneetschakelaar 18,5kW 400V 3P Met laag spoelvermogen, v PLC aanstur
Artikelnummer: 20093245
Artikelnummer fabrikant: 1SBL296001R2122
EAN Code: 3471523114913
ABB Componenten, Magneetschakelaar / AF, AF38Z-30-22-21, Magneetschakelaar 18,5kW 400V 3P Met laag spoelvermogen, v PLC aanstur, 119,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF38Z-30-22-21 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en aansturen van motoren tot 18,5 kW bij 400 V (AC-3) en vermogenskringen tot 50 A (AC-1). Ideaal voor machinebesturing, paneelbouw en HVAC-toepassingen waar betrouwbare motorstart en compacte inbouw gewenst zijn.Dankzij AF-technologie biedt het toestel een breed spoelspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC. De lage spoelopname maakt directe PLC-aansturing mogelijk (spoelcode 21), terwijl het grote spanningsvariaties opvangt, energieverbruik in de kast reduceert en zeker schakelt bij instabiele netten. Geïntegreerde overspanningsbeveiliging zorgt voor een extra compacte oplossing. Voorgemonteerde hulpcontacten en schroefaansluitingen versnellen de montage. Het blokvormige ontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat de configuratie naadloos meegroeit met de toepassing.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 119,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 38 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF |
