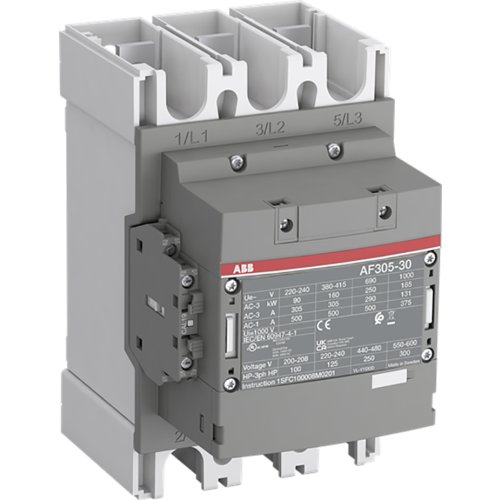

ABB Componenten Magneetschakelaar 160kW 400V 3-pole Spoel code: 43 220/240VAC 50/60Hz
Artikelnummer: 20110295
Artikelnummer fabrikant: 1SFL587002R4311
EAN Code: 7320500561157
ABB Componenten, Magneetschakelaar / AF, AF305-30-11-43, Magneetschakelaar 160kW 400V 3-pole Spoel code: 43 220/240VAC 50/60Hz , Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
AF305-30-11-43 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het betrouwbaar schakelen van vermogenscircuits en het aansturen van zware motoren tot 160 kW bij 400 V (AC-3). Ook geschikt voor algemene belastingen tot 500 A (AC-1), met hoofdrail-aansluitingen voor een robuuste en overzichtelijke paneelopbouw.Dankzij AF‑technologie levert de spoel (code 43, 220–240 V AC 50/60 Hz) een snelle schakeltijd, lagere energieopname in het paneel en zekere werking op instabiele netten. Geïntegreerde overspanningsbeveiliging bespaart ruimte en losse componenten. Standaard voorzien van 1NO + 1NC hulpcontact voor directe integratie in besturingscircuits. De blokopbouw maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk. Wordt geleverd met complete montagekit met alle benodigde schroeven, ringen en sokkels voor snelle en foutloze montage.
| Breedte | 140 |
| Hoogte | 225 |
| Diepte | 180 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 220.000 - 240.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 160 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 305 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 500 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 93,213 kW |
| Model | Magneetschakelaar / AF |
