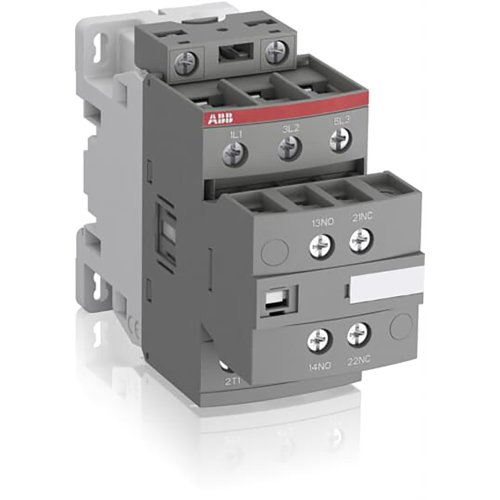

ABB Componenten Magneetschakelaar 15kW 400V 3P Spoel code 11 groot spanningsbereik Hul
Artikelnummer: 20093209
Artikelnummer fabrikant: 1SBL277001R1111
EAN Code: 3471523111318
ABB Componenten, Magneetschakelaar / AF, AF30-30-11-11 24-60Vac/20-60Vdc, Magneetschakelaar 15kW 400V 3P Spoel code 11 groot spanningsbereik Hul, 111,5, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF30-30-11-11 is een 3-polige magneetschakelaar voor het schakelen en aansturen van driefasige motoren tot 15 kW bij 400 V (AC-3) en vermogenskringen tot 50 A (AC-1). Ideaal voor betrouwbare motorstarten in machinebouw, HVAC, pompsystemen en transportlijnen, met stabiele prestaties in uiteenlopende toepassingen.Dankzij AF‑technologie biedt de spoel met code 11 een breed aansturingsspanningsbereik van 24–60 V AC (50/60 Hz) en 20–60 V DC. Dit compenseert spanningsschommelingen, verlaagt het energieverbruik in de kast en garandeert zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging zorgt voor een compacte oplossing zonder extra onderdelen. Vooraf gemonteerde hulpcontacten 1NO + 1NC en schroefaansluitingen versnellen montage en bekabeling. Het blokontwerp uit de Magneetschakelaar / AF serie maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat het apparaat flexibel meegroeit met de installatie.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 111,5 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 32 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AF |
