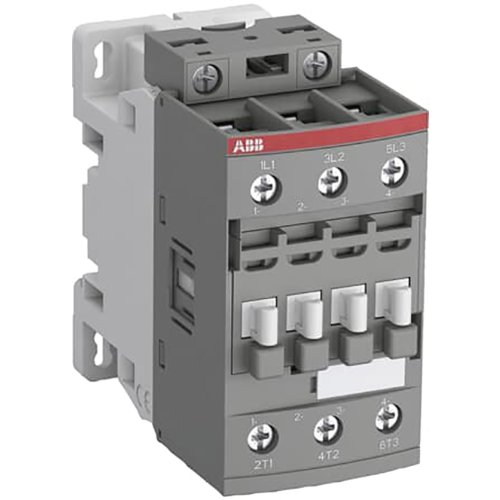

ABB Componenten Magneetschakelaar 15kW 400V 3-polig Spoel 24 VAC50/60 Hz
Artikelnummer: 20093182
Artikelnummer fabrikant: 1SBL271001R8100
EAN Code: 3471523014954
ABB Componenten, Magneetschakelaar / AFC, AFC30-30-00-81, Magneetschakelaar 15kW 400V 3-polig Spoel 24 VAC50/60 Hz, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC
AFC30-30-00-81 is een 3-polige magneetschakelaar voor het schakelen van vermogenskringen en motoren tot 15 kW bij 400 V (AC-3). Met een 24 VAC 50/60 Hz spoel levert hij betrouwbare aansturing in machinebouw, HVAC, pompen en besturingspanelen. De compacte bouw en duidelijke klemmaanduiding maken integratie in nieuwe en bestaande installaties eenvoudig.Binnen de Magneetschakelaar / AFC-serie biedt dit model geoptimaliseerde schakeltijden voor AC-gestuurde toepassingen, wat zorgt voor consistente prestaties en een stabiele inschakeling. Schroefaansluitingen versnellen de montage en zorgen voor een zekere verbinding. Het bloktype ontwerp is eenvoudig uit te breiden met hulpkontactblokken en aanvullende accessoires, zodat functionaliteit snel kan worden opgeschaald. Geschikt voor 690 V IEC of 600 V UL en 50 A (AC-1), combineert het robuuste ontwerp lange levensduur met betrouwbare bedrijfszekerheid.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 15 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 32 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 14,914 kW |
| Model | Magneetschakelaar / AFC |
