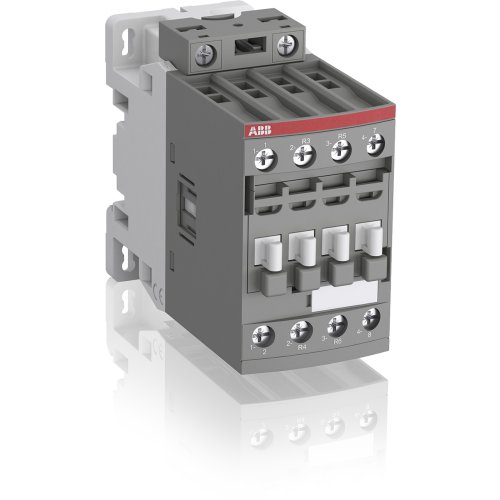

ABB Componenten Magneetschakelaar 11kW 400V 4Polig(Hoofdcontact: 2NO+2NC)
Artikelnummer: 20093170
Artikelnummer fabrikant: 1SBL237501R1400
EAN Code: 3471523116443
ABB Componenten, Magneetschakelaar / AF, AF 26-22-00-14 250-500VAC/DC, Magneetschakelaar 11kW 400V 4Polig(Hoofdcontact: 2NO+2NC), Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
AF26-22-00-14 is een 4-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van elektromotoren tot 11 kW bij 400 V (AC-3) en vermogenscircuits tot 45 A. Met 2NO+2NC hoofdcontacten, schroefaansluitingen en een compact bouwformaat biedt het een betrouwbare oplossing voor motorstart- en vermogensschakelingen in besturingspanelen.Dankzij AF‑technologie beschikt de spoel over een brede aanstuurspanning van 250–500 V AC/DC. Dit vangt netspanningsschommelingen op, verlaagt het energieverbruik in het paneel en zorgt voor zekere schakelingen in instabiele netten. Ingebouwde overspanningsbeveiliging elimineert losse dempers en bespaart ruimte. Het blokbouwdesign maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig, voor snelle configuratie en onderhoud. Geschikt voor IEC/UL‑toepassingen tot 690/600 V.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 2 |
| Aantal hoofdcontacten als verbreekcontact | 2 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
