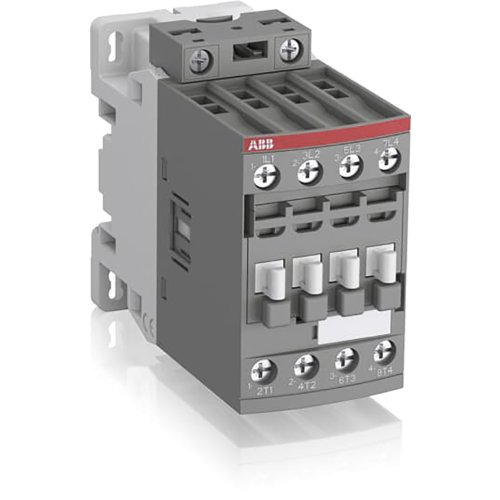

ABB Componenten Magneetschakelaar 11kW 400V 4Polig
Artikelnummer: 20093162
Artikelnummer fabrikant: 1SBL237201R1200
EAN Code: 3471523115224
ABB Componenten, Magneetschakelaar / AF, AF 26-40-00-12 48-130VAC/DC, Magneetschakelaar 11kW 400V 4Polig, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF 26-40-00-12 48-130VAC/DC uit de Magneetschakelaar / AF serie is ontwikkeld voor het schakelen en aansturen van driefasemotoren tot 11 kW bij 400 V (AC‑3) en voor het schakelen van vermogensstromen tot 45 A (AC‑1). De 4-polige bouwvorm met schroefaansluitingen biedt een betrouwbare basis voor motorstart- en vermogenscircuits in machinebouw, HVAC en paneelbouw.Dankzij AF‑technologie beschikt de contactor over een breed stuurspanningsbereik van 48–130 V AC 50/60 Hz en DC, waardoor spanningsschommelingen probleemloos worden opgevangen, het energieverbruik in de kast daalt en schakelzekerheid in instabiele netten behouden blijft. Ingebouwde overspanningsbeveiliging levert een compacte oplossing zonder extra componenten. Het blokontwerp is eenvoudig uit te breiden met hulpcontactblokken en accessoires, zodat aanpassingen en onderhoud snel verlopen en voorraadcomplexiteit afneemt.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 101 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 4 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 22 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
