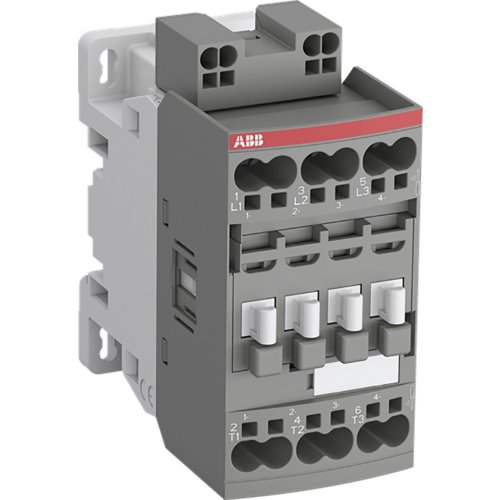

ABB Componenten Magneetschakelaar 11kW 400V 3-polig Spoelcode: 13 Breed spanningsberei
Artikelnummer: 20093111
Artikelnummer fabrikant: 1SBL236005R2200
EAN Code: 3471523156425
ABB Componenten, Magneetschakelaar / AF, AF 26Z-30-00K-22 48-130V50/60HZ-DC, Magneetschakelaar 11kW 400V 3-polig Spoelcode: 13 Breed spanningsberei, 92,3, Veerklemaansluiting, 690.000 - 690.000, 690.000 - 690.000, AC/DC
De AF26Z-30-00K-22 uit de serie Magneetschakelaar / AF is ontworpen voor het schakelen en sturen van driefasenmotoren en vermogenskringen. Deze 3-polige magneetschakelaar beheerst motoren tot 11 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 45 A (AC-1), waardoor hij een betrouwbare keuze is voor uiteenlopende aandrijftoepassingen.Dankzij AF‑technologie biedt hij een breed stuurspanningsbereik van 48–130 V, 50/60 Hz en DC. Dat vangt spanningsschommelingen op, verlaagt het paneelverbruik en zorgt voor zekere schakelmomenten, ook in instabiele netten. De ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Push-in springklemmen versnellen de bekabeling en zorgen voor trillingsbestendige aansluitingen. Het lage spoelverbruik maakt directe PLC-aansturing mogelijk. Het blokontwerp laat eenvoudige uitbreiding toe met hulpcontactblokken en toebehoren, zodat de oplossing future-proof en compact blijft.
| Breedte | 45 |
| Hoogte | 92,3 |
| Diepte | 86 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 11 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 26 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 45 A |
| Aansluitwijze hoofdstroomcircuit | Veerklemaansluiting |
| Nom. vermogen NEMA | 7,457 kW |
| Model | Magneetschakelaar / AF |
