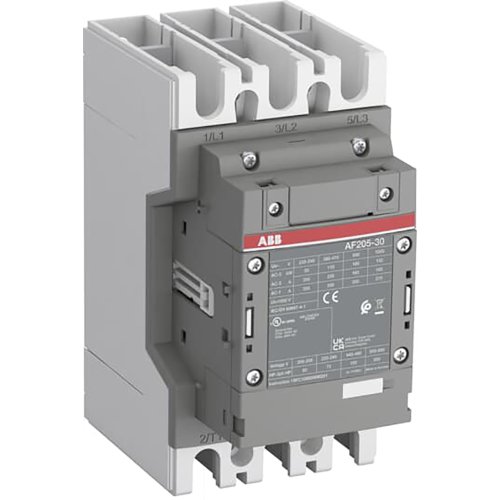

ABB Componenten Magneetschakelaar 110kW 400V 3-pole Spoel code: 43 220/240VAC 50/60Hz
Artikelnummer: 20110187
Artikelnummer fabrikant: 1SFL527002R4300
EAN Code: 7320500561003
ABB Componenten, Magneetschakelaar / AF, AF205-30-00-43, Magneetschakelaar 110kW 400V 3-pole Spoel code: 43 220/240VAC 50/60Hz , Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
AF205-30-00-43 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en aansturen van zware driefase-motoren en vermogenskringen. Geschikt voor motoren tot 110 kW bij 400 V AC (AC-3) en voor vermogenskringen tot 350 A (AC-1). Uitgevoerd met Main Circuit Bars voor robuuste en overzichtelijke bekabeling en een spoel met code 43: 220–240 V AC, 50/60 Hz.Dankzij AF‑technologie biedt deze schakelaar een stabiele werking bij wisselende netcondities, snellere schakeltijden en lager energieverbruik in de schakelkast. Geïntegreerde overspanningsbeveiliging bespaart ruimte en voorkomt externe snubbers. De blokbouw maakt uitbreiden met hulpcontactblokken en accessoires eenvoudig. Inclusief complete montageset met schroeven, ringen en sockets voor aansluiting en bevestiging, zodat inbouwen snel en foutloos verloopt. Ideaal voor betrouwbare motorbesturing en compacte panelen.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 220.000 - 240.000 V |
| Nom. stuurspanning Us bij DC | 220.000 - 240.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
