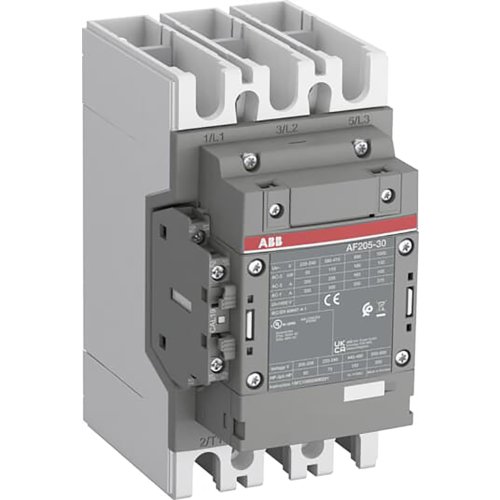

ABB Componenten Magneetschakelaar 110kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz
Artikelnummer: 20110185
Artikelnummer fabrikant: 1SFL527002R4211
EAN Code: 7320500560976
ABB Componenten, Magneetschakelaar / AF, AF205-30-11-42, Magneetschakelaar 110kW 400V 3-pole Spoel code: 42 110/120VAC 50/60Hz , Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC
De AF205-30-11-42 is een 3-polige magneetschakelaar voor betrouwbare motorbesturing tot 110 kW bij 400 V AC (AC-3) en voor zwaardere vermogensschakelingen tot 1000 V IEC of 600 V UL. Met spoelcode 42 (110/120 VAC, 50/60 Hz) en een standaard 1NO + 1NC hulpcontact past hij naadloos in besturings- en verdeelpanelen. Hoofdstroomaansluitingen met bars en een compacte bouw maken snelle, nette montage mogelijk.Dankzij AF-technologie schakelt hij sneller, verlaagt hij het energieverbruik in het paneel en blijft hij onderscheidend betrouwbaar in netwerken met spanningsfluctuaties. Geïntegreerde overspanningsbeveiliging elimineert losse dempers, wat ruimte bespaart en de levensduur van componenten ondersteunt. De blokopbouw maakt uitbreiding met hulpcontactblokken en accessoires eenvoudig. Wordt geleverd met complete montageset voor directe installatie. Ideaal als krachtige schakelaar binnen de Magneetschakelaar / AF-serie.
| Breedte | 105 |
| Hoogte | 196 |
| Diepte | 152 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC |
| Nom. stuurspanning Us bij AC 50HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 110.000 - 120.000 V |
| Nom. stuurspanning Us bij DC | 110.000 - 120.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 110 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 205 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 55,928 kW |
| Model | Magneetschakelaar / AF |
