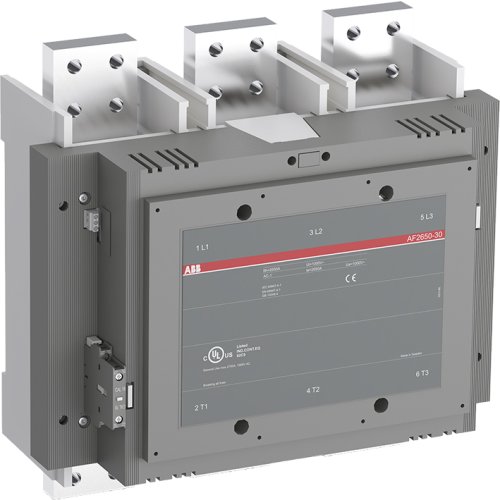

ABB Componenten Magneetschak. AC-1 2650A 400V 3-polig Spoel code 70 groot spanningsber
Artikelnummer: 20110437
Artikelnummer fabrikant: 1SFL667001R7011
EAN Code: 7320500481431
ABB Componenten, Magneetschakelaar / AF, AF 2650-30-11 100-250VAC, Magneetschak. AC-1 2650A 400V 3-polig Spoel code 70 groot spanningsber, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF 2650-30-11 (spoelcode 70) is een 3‑polige magneetschakelaar uit de AF‑serie voor het schakelen van zware vermogens in motorstart- en verdeeltoepassingen. Hij schakelt betrouwbaar vermogenschakelingen tot 2650 A (AC‑1) en wordt geleverd met voorgemonteerde hoofdrails en hulpcontacten, zodat projecten snel en consistent opgezet kunnen worden.De AF‑technologie biedt een groot stuurspanningsbereik van 100–250 V, 50/60 Hz én DC, vangt sterke netfluctuaties op en verlaagt het energieverbruik in het paneel. Ingebouwde overspanningsbeveiliging maakt extra componenten overbodig en houdt de oplossing compact. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en toebehoren, terwijl het standaard meegeleverde 1NO + 1NC‑hulpcontact directe signaal- en vergrendelmogelijkheden geeft. Resultaat: stabiele schakelingen, minder bekabeling en meer ruimte in de kast.
| Breedte | 438 |
| Hoogte | 422 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 2.650 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
