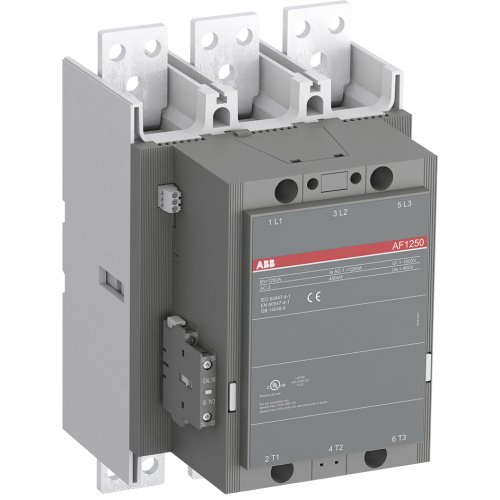

ABB Componenten Magneetschak. AC-1 1250A 400V 3-polig Spoel code 70 groot spanningsber
Artikelnummer: 20110426
Artikelnummer fabrikant: 1SFL647001R7111
EAN Code: 7320500355114
ABB Componenten, Magneetschakelaar / AF, AF 1250-30-11 / 250-500V AC/DC, Magneetschak. AC-1 1250A 400V 3-polig Spoel code 70 groot spanningsber, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF1250-30-11-71 is een krachtige 3-polige magneetschakelaar voor het schakelen van zware vermogenscircuits en motorstarters tot AC-1 1250 A. Ideaal wanneer hoge betrouwbaarheid en continuïteit vereist zijn in besturings- en verdeelinrichtingen.Dankzij AF‑technologie biedt de spoel een groot aanstuurspanningsbereik van 250–500 V AC/DC, waardoor spanningsschommelingen moeiteloos worden opgevangen, het paneelverbruik daalt en schakelingen betrouwbaar blijven in instabiele netwerken. Ingebouwde overspanningsbeveiliging maakt extra beschermingscomponenten overbodig en bespaart ruimte.De block‑type opbouw met voorgemonteerde hoofdrail-aansluitingen en 1NO + 1NC hulpcontacten versnelt montage en inbedrijfname. De oplossing is eenvoudig uit te breiden met extra hulpcontactblokken en toebehoren, zodat functionaliteit snel kan worden aangepast aan de toepassing. Dit resulteert in een compacte, energiezuinige en toekomstvaste keuze voor hoge stroomtoepassingen.
| Breedte | 210 |
| Hoogte | 344 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 250.000 - 500.000 V |
| Nom. stuurspanning Us bij DC | 250.000 - 500.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.260 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
