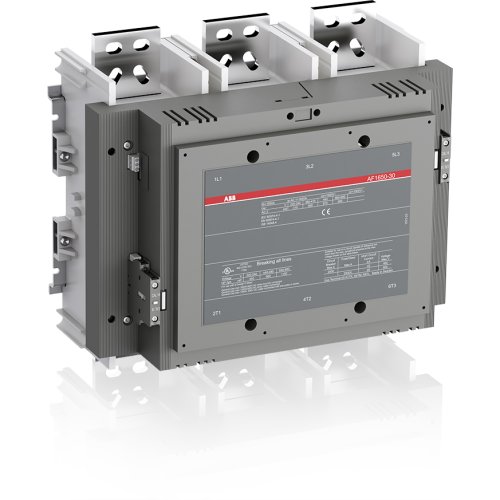

ABB Componenten Magneetschak. 560kW 400V 3-polig Spoel code 70 groot spanningsbereik H
Artikelnummer: 20110441
Artikelnummer fabrikant: 1SFL677001R7022
EAN Code: 7320500249710
ABB Componenten, Magneetschakelaar / AF, AF 1650-30-22 100-250VAC/DC, Magneetschak. 560kW 400V 3-polig Spoel code 70 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF1650-30-22-70 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van krachtige motoren en vermogenskringen. Hij bedient motoren tot 560 kW bij 400 V (AC-3) en schakelt vermogens tot 1650 A (AC-1), ideaal voor zware toepassingen waar bedrijfszekerheid telt.Dankzij AF-technologie werkt de spoel betrouwbaar binnen een breed aanstuurspanningsbereik van 100–250 V AC/DC, vangt spanningsschommelingen op en verlaagt het energieverbruik in de besturingskast. Ingebouwde overspanningsbeveiliging bespaart ruimte en extra componenten. Voorbedrade hoofdrails en voorgemonteerde hulpcontacten (2NO + 2NC) versnellen montage en diagnose. Het blokontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, zodat de oplossing meegroeit met de installatie-eisen en stilstand wordt geminimaliseerd.
| Breedte | 438 |
| Hoogte | 392 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 560 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 1.050 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.650 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 335,565 kW |
| Model | Magneetschakelaar / AF |
