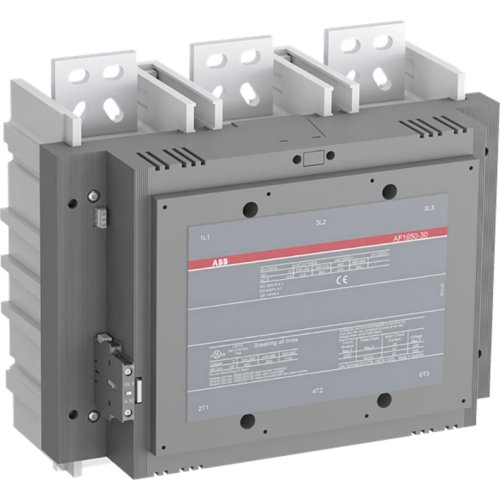

ABB Componenten Magneetschak. 560kW 400V 3-polig Spoel code 70 groot spanningsbereik H
Artikelnummer: 20110440
Artikelnummer fabrikant: 1SFL677001R7011
EAN Code: 7320500249703
ABB Componenten, Magneetschakelaar / AF, AF 1650-30-11 100-250VAC/DC, Magneetschak. 560kW 400V 3-polig Spoel code 70 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF1650-30-11-70 is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en besturen van zware aandrijvingen. Hij stuurt motoren tot 560 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 1650 A (AC-1), geschikt voor 1000 V IEC/UL. Voorzien van voorgemonteerde hoofdrails en hulpcontacten 1NO + 1NC, is hij direct inzetbaar in vermogenskasten en motorstarters.Dankzij AF‑technologie werkt de spoel betrouwbaar binnen een groot stuurspanningsbereik van 100–250 V AC/DC (code 70), compenseert hij spanningsschommelingen, verlaagt hij het energieverbruik in de kast en biedt hij geïntegreerde overspanningsbeveiliging voor een compacte, storingsarme oplossing. Het blokontwerp maakt eenvoudige uitbreiding met hulpcontactblokken en accessoires mogelijk, waardoor configuratie en onderhoud worden vereenvoudigd en stilstand wordt beperkt. Ideaal waar hoge vermogens en netinstabiliteit samenkomen.
| Breedte | 438 |
| Hoogte | 392 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 560 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 1.050 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.650 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 335,565 kW |
| Model | Magneetschakelaar / AF |
