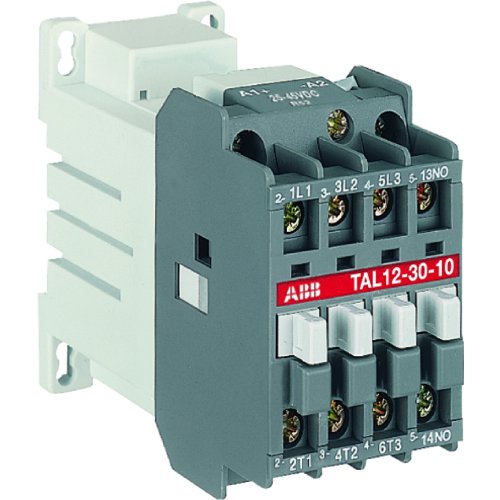

ABB Componenten Magneetschak. 5,5kW 400V 3-polig Breedspoelspanningsbereik d.c. spoel
Artikelnummer: 20092934
Artikelnummer fabrikant: 1SBL163061R5110
EAN Code: 3471522313515
ABB Componenten, Magneetschakelaar / A, TAL 12-30-10 17-32V DC, Magneetschak. 5,5kW 400V 3-polig Breedspoelspanningsbereik d.c. spoel , Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
TAL 12-30-10 17-32V DC uit de Magneetschakelaar / A-serie is ontworpen voor het schakelen en sturen van 3-fasen motoren en vermogenskringen tot 690 V AC of 220 V DC. Ook inzetbaar voor toepassingen als scheiden, condensatorschakeling en verlichting. Met 3 polen en een vermogensbereik tot 5,5 kW bij 400 V biedt deze compacte blokbouw een betrouwbare basis voor uiteenlopende aandrijvingen en panelen.De DC-spoel met breed spanningsbereik van 17–32 V en laag verbruik zorgt voor stabiele aansturing en minder warmteontwikkeling, ideaal bij beperkte voeding. Een vaste kern magneetcircuit borgt snelle, consistente schakelingen; let op de polariteit A1+ en A2-. Standaard is 1 hulpcontact geïntegreerd, met ruimte voor front- of zijdelings bij te plaatsen hulpcontactblokken. De modulaire opbouw en ruime accessoirekeuze versnellen configuratie, onderhoud en uitbreiding.
| Breedte | 44 |
| Hoogte | 78 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 5,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 12 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 27 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 5,593 kW |
| Model | Magneetschakelaar / A |
