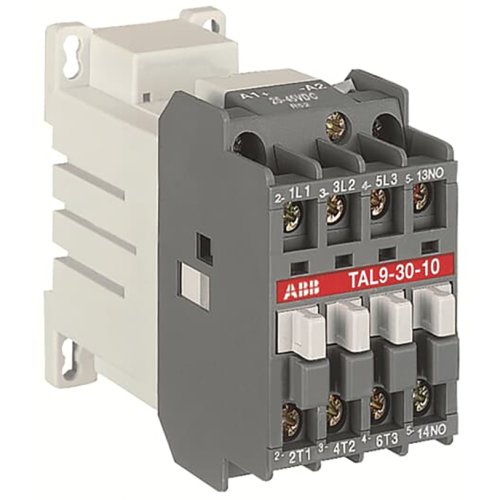

ABB Componenten Magneetschak. 4kW 400V 3-polig Spoel code 51 groot spanningsbereik Hul
Artikelnummer: 20092847
Artikelnummer fabrikant: 1SBL143061R5110
EAN Code: 3471522309518
ABB Componenten, Magneetschakelaar / A, TAL 9-30-10 17-32V DC, Magneetschak. 4kW 400V 3-polig Spoel code 51 groot spanningsbereik Hul, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
De TAL 9-30-10 17-32V DC uit de Magneetschakelaar / A-serie is ontworpen voor het schakelen en besturen van draaistroommotoren en andere vermogenskringen. Hij dekt toepassingen tot 690 V AC of 220 V DC en is ook inzetbaar voor scheiden, condensatorschakeling en verlichting. Met 3 hoofdpolen en een ingebouwd hulpcontact (1NO) biedt hij een betrouwbare basis voor motorstart en -beveiliging tot 4 kW bij 400 V.Deze bloktype magneetschakelaar combineert een laagverbruik DC-spoel met een groot spoelspanningsbereik (17–32 V DC) voor stabiele schakeling, minder warmteontwikkeling en meer ontwerpvrijheid. De solide kernmagneten vragen correcte polariteit (A1+/A2-) en leveren consistent schakelen, ook bij variërende voedingsspanning. Uitbreiding is eenvoudig dankzij voor- en zijgemonteerde hulpcontactblokken en een breed accessoireprogramma. Compact, consistent en schaalbaar: ideaal voor gestandaardiseerde panelen en seriebouw.
| Breedte | 44 |
| Hoogte | 78 |
| Diepte | 97 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 17.000 - 32.000 V |
| Nom. stuurspanning Us bij DC | 17.000 - 32.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 4 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 9 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 25 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 3,729 kW |
| Model | Magneetschakelaar / A |
