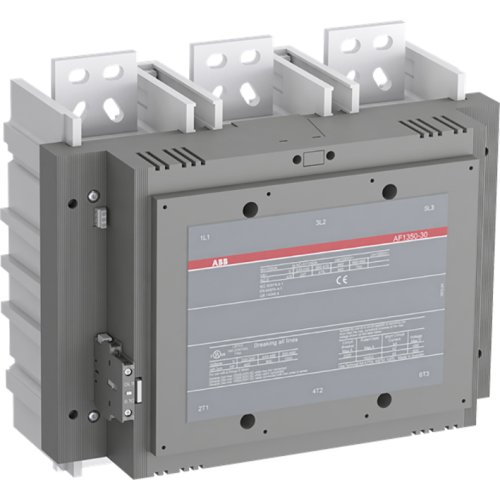

ABB Componenten Magneetschak. 475kW 400V 3-polig Spoel code 70 groot spanningsbereik H
Artikelnummer: 20110434
Artikelnummer fabrikant: 1SFL657001R7011
EAN Code: 7320500250143
ABB Componenten, Magneetschakelaar / AF, AF 1350-30-11 / 100-250V AC/DC, Magneetschak. 475kW 400V 3-polig Spoel code 70 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF1350-30-11-70 is een 3-polige magneetschakelaar uit de Magneetschakelaar / AF serie voor het schakelen en sturen van zware aandrijvingen en vermogenskringen. Hij bedient motoren tot 475 kW bij 400 V (AC-3) en schakelt vermogenskringen tot 1350 A (AC-1), ideaal voor compacte hoofdverdeelinrichtingen en besturingspanelen waar bedrijfszekerheid en capaciteit centraal staan.Dankzij AF-technologie werkt de spoel betrouwbaar binnen een breed regelspanningsbereik van 100–250 V AC/DC (spoelcode 70), vangt spanningsschommelingen op en verlaagt het energieverbruik in de kast. Geïntegreerde overspanningsbeveiliging maakt externe snubbers overbodig en bespaart ruimte. Voorbedrade hoofdrails en voorgemonteerde hulpcontacten 1NO + 1NC versnellen montage en testen. Het blokontwerp laat eenvoudige uitbreiding toe met extra hulpcontactblokken en accessoires, zodat de oplossing moeiteloos meegroeit met de toepassing.
| Breedte | 438 |
| Hoogte | 392 |
| Diepte | 244 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 475 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 860 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.350 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 298,28 kW |
| Model | Magneetschakelaar / AF |
