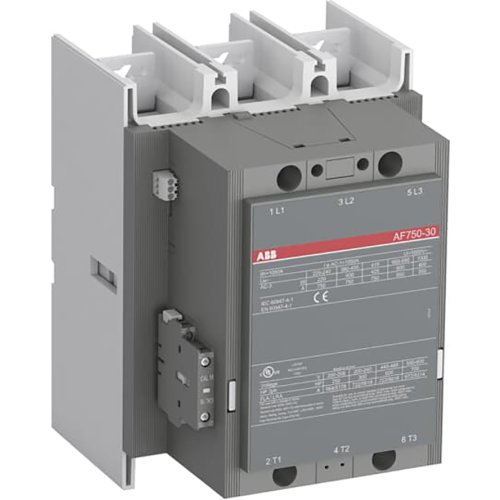

ABB Componenten Magneetschak. 400kW 400V 3-polig Spoel code 68 groot spanningsbereik H
Artikelnummer: 20110402
Artikelnummer fabrikant: 1SFL637001R6811
EAN Code: 7320500220399
ABB Componenten, Magneetschakelaar / AF, AF 750-30-11 24-60VDC, Magneetschak. 400kW 400V 3-polig Spoel code 68 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, DC
AF 750-30-11 24-60VDC is een 3-polige magneetschakelaar voor het schakelen en aansturen van zware motoren en vermogenspaden in industriële besturingskasten. Hij stuurt motoren tot 400 kW bij 400 V (AC-3) en levert betrouwbare schakeling bij hoge belastingen, passend in moderne motorstarters en vermogensverdeling.Dankzij AF-technologie werkt de spoel storingsvrij binnen een breed stuurspanningsbereik van 24–60 V DC en compenseert spanningsschommelingen, waardoor het kastverbruik daalt en de bedrijfszekerheid in instabiele netten stijgt. Geïntegreerde overspanningsbeveiliging bespaart externe componenten en ruimte. Voor-gemonteerde hoofdrail-aansluitingen en hulpcontacten 1NO + 1NC versnellen montage en diagnose. Het blokontwerp maakt eenvoudige uitbreiding mogelijk met extra hulpcontactblokken en een breed scala aan accessoires, zodat de oplossing moeiteloos meegroeit met de toepassing.
| Breedte | 210 |
| Hoogte | 283 |
| Diepte | 242 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 400 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 750 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 1.050 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 223,71 kW |
| Model | Magneetschakelaar / AF |
