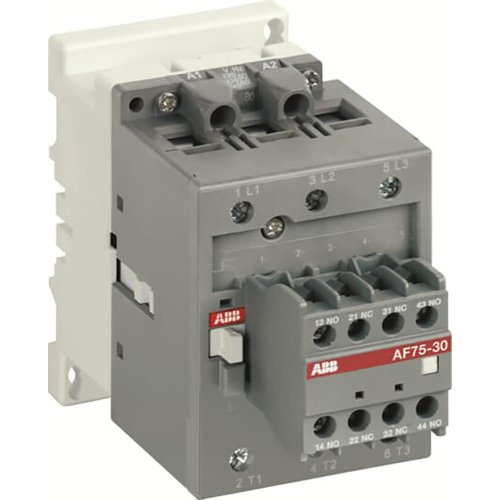

ABB Componenten Magneetschak. 37kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu
Artikelnummer: 20093514
Artikelnummer fabrikant: 1SBL417001R7222
EAN Code: 3471522236821
ABB Componenten, Magneetschakelaar / AF, AF 75-30-22 20-60VDC, Magneetschak. 37kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu, Schroefaansluiting, DC
De AF 75-30-22 20-60VDC is een robuuste magneetschakelaar voor het schakelen en beveiligen van driefasenmotoren tot 37 kW bij 400 V. Daarnaast is hij inzetbaar voor bypass, condensatorschakelingen, verlichting en DC-vermogenstoepassingen. Met 3 hoofdpolen en geïntegreerde hulpcontacten 2NO + 2NC biedt hij ruime aansluit- en signaalmogelijkheden in compacte bouwvorm.De elektronische spoelinterface met groot spanningsbereik (20–60 V DC, spoelcode 72) zorgt voor betrouwbare aansturing, zelfs bij spanningsfluctuaties en korte onderbrekingen. Dit resulteert in stabiele schakelmomenten, lagere vermogensopname en fluisterstille werking. De duidelijke open/dicht-actie verbetert de bedrijfszekerheid, terwijl de compatibiliteit met AC- en DC-stuurkringen de toepasbaarheid vergroot. Een uitgebreid assortiment accessoires en front- of zijdelings monteerbare hulpblokken maakt eenvoudige uitbreiding en snelle integratie mogelijk.
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aantal hulpcontacten als verbreekcontact | 2 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
