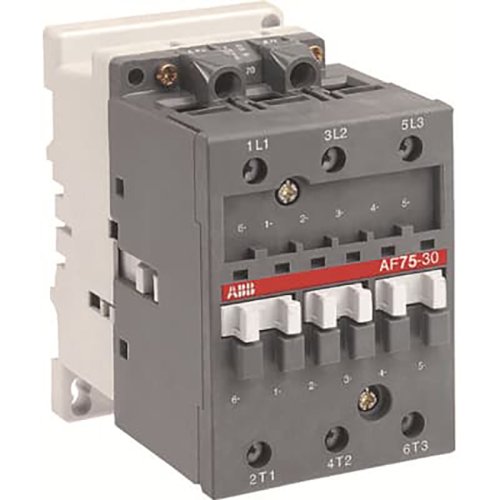

ABB Componenten Magneetschak. 37kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu
Artikelnummer: 20093513
Artikelnummer fabrikant: 1SBL417001R7200
EAN Code: 3471522115126
ABB Componenten, Magneetschakelaar / AF, AF 75-30-00 20-60VDC, Magneetschak. 37kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu, Schroefaansluiting, DC
De AF 75-30-00 20-60VDC is een robuuste magneetschakelaar voor het schakelen en beschermen van 3‑fasen motoren tot 37 kW bij 400 V, en voor het betrouwbaar bedienen van vermogenskringen tot 690 V AC of 220 V DC. Ook geschikt voor toepassingen zoals bypass, condensatorschakeling, verlichting en DC‑circuits, met stabiele prestaties in veeleisende omgevingen.Dankzij de AF‑technologie met elektronische spoelinterface accepteert één apparaat een breed stuurspanningsbereik (20–60 V DC), vangt spanningsschommelingen op en blijft functioneren bij korte onderbrekingen of dips tot 20 ms. Dat betekent minder uitvaltijd, lagere spoelverliezen en geruisloze, duidelijk definiëerde schakelmomenten. Het blokontwerp met 3 hoofdpolen is eenvoudig uit te breiden met voor‑ of zijdelings gemonteerde hulpcontactblokken en accessoires, en werkt in AC‑ of DC‑stuurkringen. Kort gezegd: maximale inzetbaarheid met minimale complexiteit.
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
