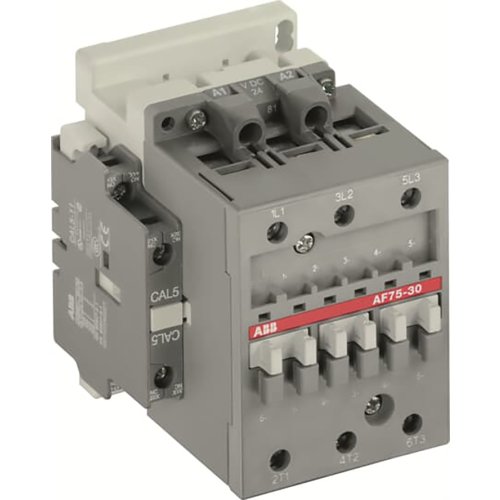

ABB Componenten Magneetschak. 37kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu
Artikelnummer: 20093511
Artikelnummer fabrikant: 1SBL417001R7011
EAN Code: 3471522115201
ABB Componenten, Magneetschakelaar / AF, AF 75-30-11 100-250VAC/DC, Magneetschak. 37kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu, Schroefaansluiting, AC/DC
De AF 75-30-11 100-250VAC/DC is een 3-polige magneetschakelaar voor het schakelen en beschermen van 3-fase motoren tot circa 37 kW/400 V, en voor vermogenskringen tot 690 V AC of 220 V DC. Toepasbaar in motorsturing, bypass, condensatorschakeling, verlichting en DC-circuits, met standaard 1NO + 1NC hulpcontact voor betrouwbare signalering en besturing.Dankzij de elektronische spoelinterface werkt deze schakelaar probleemloos binnen een breed aanstuurspanningsbereik van 100…250 V AC/DC, compenseert spanningsfluctuaties en blijft functioneren bij onderbrekingen of dips tot 20 ms. Dit levert lagere spoelverliezen, stille werking en duidelijk schakelmoment op. De combinatie van 3 hoofdpolen met geïntegreerde hulpcontacten en uitbreidbare accessoires maakt flexibele opbouw mogelijk. Geschikt voor AC- en DC-besturingskringen, met consistente prestaties in uiteenlopende netomstandigheden voor maximale bedrijfszekerheid en eenvoudige standaardisatie over projecten en landen heen.
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
