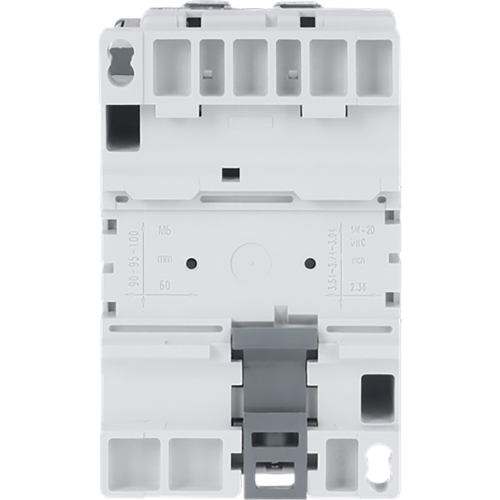

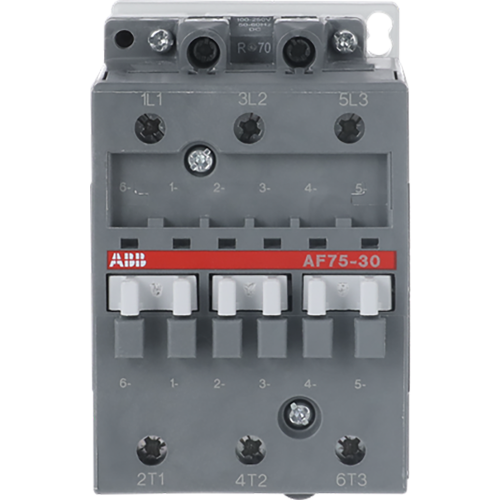

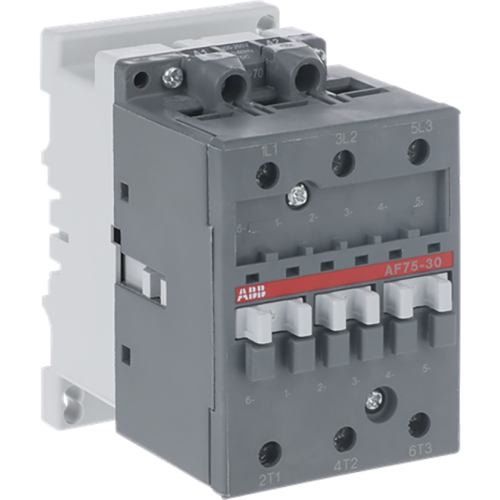

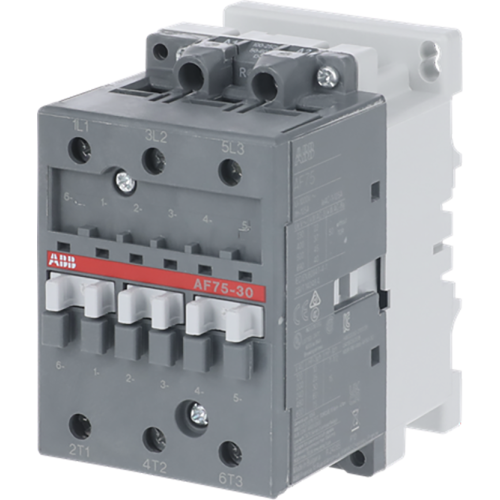

ABB Componenten Magneetschak. 37kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu
Artikelnummer: 20093510
Artikelnummer fabrikant: 1SBL417001R7000
EAN Code: 3471522115102
ABB Componenten, Magneetschakelaar / AF, AF 75-30-00 100-250VAC/DC, Magneetschak. 37kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu, Schroefaansluiting, AC/DC
De AF 75-30-00 100-250VAC/DC is een 3-polige magneetschakelaar voor het schakelen en besturen van driefasenmotoren tot 37 kW/400 V, evenals vermogenskringen tot 690 V AC en 220 V DC. Geschikt voor toepassingen zoals bypass, condensatorschakeling, verlichting en DC-kringen. Compact blokontwerp met uitbreidbare hulpcontactblokken voor front- of zijmontage.De elektronische spoelinterface met groot aanstuurspanningsbereik (100–250 V AC/DC) vangt netfluctuaties op, werkt storingsvrij bij spanningsdips tot 20 ms en verlaagt het energieverbruik. Het apparaat schakelt duidelijk en stil, wat bijdraagt aan betrouwbare besturing en minder geluid in schakelkasten. Dezelfde unit dekt meerdere voedingsspanningen, vereenvoudigt voorraad en engineering, en is inzetbaar in zowel AC- als DC-besturingskringen. Een breed assortiment accessoires maakt snelle configuratie mogelijk.
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 37 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 75 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 125 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
