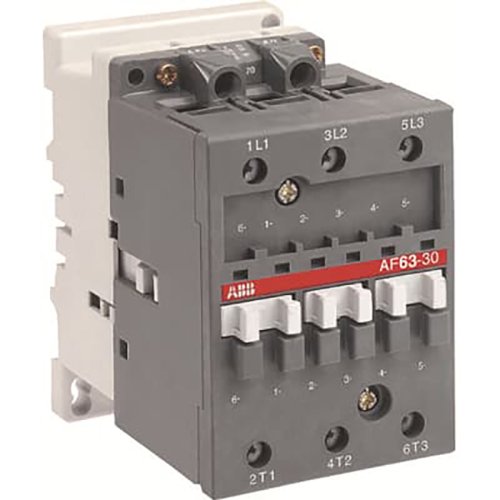

ABB Componenten Magneetschak. 30kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu
Artikelnummer: 20093414
Artikelnummer fabrikant: 1SBL377001R7200
EAN Code: 3471522114921
ABB Componenten, Magneetschakelaar / AF, AF 63-30-00 20-60VDC, Magneetschak. 30kW 400V 3-polig Spoel code 72 groot spanningsbereik Hu, Schroefaansluiting, DC
AF 63-30-00 20-60VDC is een 3-polige magneetschakelaar voor het schakelen en beschermen van draaistroomtoepassingen tot 30 kW bij 400 V. Hij wordt ingezet voor het aansturen van 3-fase motoren en algemene vermogenskringen tot 690 V AC of 220 V DC, maar ook voor bypass, condensatorschakeling, verlichting en DC-circuits. De compacte blokbouw past in uiteenlopende paneelontwerpen en laat zich eenvoudig uitbreiden met front- en zijgemonteerde hulpcontactblokken en toebehoren.Dankzij de elektronische spoelinterface biedt hij een breed regelspanningsbereik; deze variant werkt op 20–60 V DC. Voordelen: energiezuinige spoel, duidelijke en stille schakelmomenten en een hoge weerstand tegen spanningsonderbrekingen of dips in de stuurstroom (≤ 20 ms). Het grote spanningsbereik maakt wereldwijde inzet en tolerantie voor netfluctuaties mogelijk, wat de bedrijfszekerheid verhoogt en de voorraad aan varianten beperkt.
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij DC | 20.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 30 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 65 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 115 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
