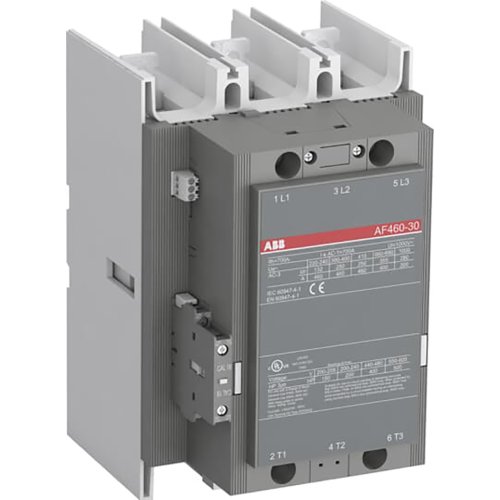

ABB Componenten Magneetschak. 250kW 400V 3-polig Spoel code 68 groot spanningsbereik H
Artikelnummer: 20110330
Artikelnummer fabrikant: 1SFL597001R6811
EAN Code: 7320500217887
ABB Componenten, Magneetschakelaar / AF, AF 460-30-11 / 24-60V DC, Magneetschak. 250kW 400V 3-polig Spoel code 68 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
AF460-30-11, spoelcode 68, is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en sturen van zware motoren en vermogenskringen. Hij bedient motoren tot 250 kW bij 400 V (AC-3) en schakelt voedingskringen tot 700 A (AC-1), ideaal voor veeleisende industriële toepassingen en paneelbouw.Dankzij AF‑technologie werkt de spoel betrouwbaar binnen een breed stuurspanningsbereik van 24–60 V DC, compenseert sterke spanningsvariaties, verlaagt het energieverbruik in besturingspanelen en blijft stabiel in netwerken met fluctuaties. Ingebouwde overspanningsbeveiliging maakt extra beschermcomponenten overbodig en bespaart ruimte. De voorgemonteerde hulpcontacten 1NO + 1NC en Main Circuit Bars versnellen montage en bekabeling. Het blokontwerp laat zich eenvoudig uitbreiden met hulpcontactblokken en toebehoren, zodat de configuratie snel aan project- of retrofit‑eisen kan worden aangepast.
| Breedte | 186 |
| Hoogte | 278 |
| Diepte | 216 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 60.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 60.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 250 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 460 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 700 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 149,14 kW |
| Model | Magneetschakelaar / AF |
