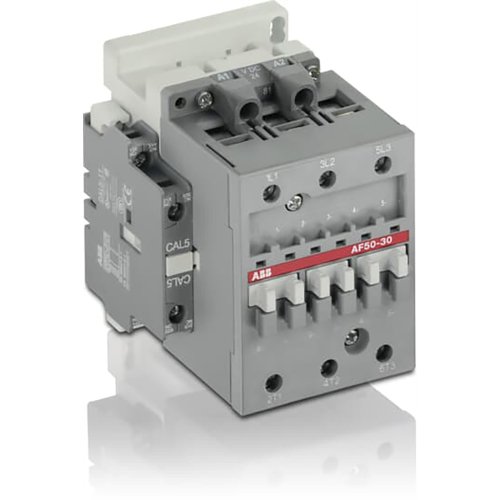

ABB Componenten Magneetschak. 22kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu
Artikelnummer: 20093365
Artikelnummer fabrikant: 1SBL357001R7011
EAN Code: 3471522114709
ABB Componenten, Magneetschakelaar / AF, AF 50-30-11 100-250VAC/DC, Magneetschak. 22kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu, Schroefaansluiting, AC/DC
AF 50-30-11 100-250VAC/DC is een 3-polige magneetschakelaar voor het schakelen en omkeren van driefasenmotoren en vermogenskringen tot 690 V AC en 220 V DC. Geschikt voor toepassingen als bypass, condensatorschakeling, verlichting en DC-circuits. Met 22 kW bij 400 V levert hij betrouwbare prestaties in uiteenlopende omgevingen.De Magneetschakelaar / AF-serie biedt een elektronische spoel met groot spanningsbereik (100–250 V AC/DC), waardoor één type meerdere voedingsspanningen aankan en spanningsschommelingen moeiteloos opvangt. Hij blijft functioneren bij spanningsonderbrekingen of dips tot 20 ms, werkt geluidsarm en met lage spoelopname. De duidelijke schakelactie vergemakkelijkt diagnose en controle. Standaard zijn 1NO + 1NC hulpcontacten geïntegreerd voor besturing en terugmelding, met uitbreidingsmogelijkheden aan voor- en zijkant. Geschikt voor AC- en DC-besturingskringen en compatibel met een breed assortiment accessoires.
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 50 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
