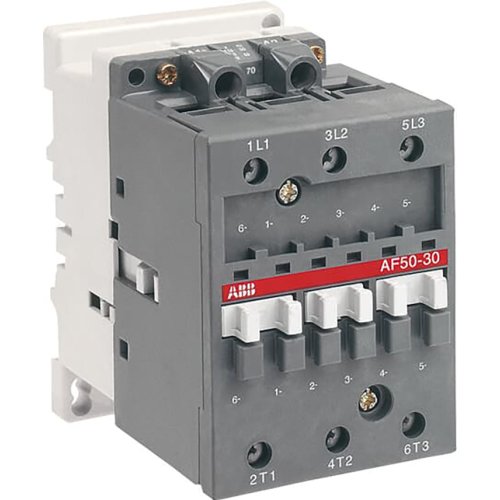

ABB Componenten Magneetschak. 22kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu
Artikelnummer: 20093364
Artikelnummer fabrikant: 1SBL357001R7000
EAN Code: 3471522114600
ABB Componenten, Magneetschakelaar / AF, AF 50-30-00 100-250VAC/DC, Magneetschak. 22kW 400V 3-polig Spoel code 70 groot spanningsbereik Hu, Schroefaansluiting, AC/DC
AF 50-30-00 100-250VAC/DC is een 3-polige magneetschakelaar voor het schakelen en beschermen van 3-fasenmotoren tot 22 kW (400 V) en algemene vermogenskringen tot 690 V AC of 220 V DC. Ook inzetbaar voor bypass, condensatorschakeling, verlichting en DC-circuits, binnen A-Line toepassingen.De AF-serie met elektronische spoelinterface biedt een extreem ruim stuurspanningsbereik van 100–250 V AC/DC (spoelcode 70), waardoor één type wereldwijd toepasbaar is en spanningsvariaties moeiteloos opvangt. Het apparaat werkt storingsvrij bij korte spanningsdippen (≤20 ms), verbruikt minder energie en schakelt duidelijk en geluidsarm. Geschikt voor AC- of DC-stuurkringen en uit te breiden met voor- en zijgemonteerde hulpcontactblokken en accessoires. De blokbouw garandeert snelle integratie en betrouwbare prestaties in elke besturingskast.
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 50 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
