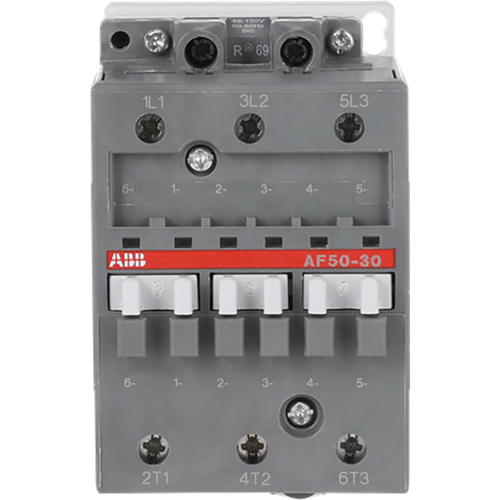

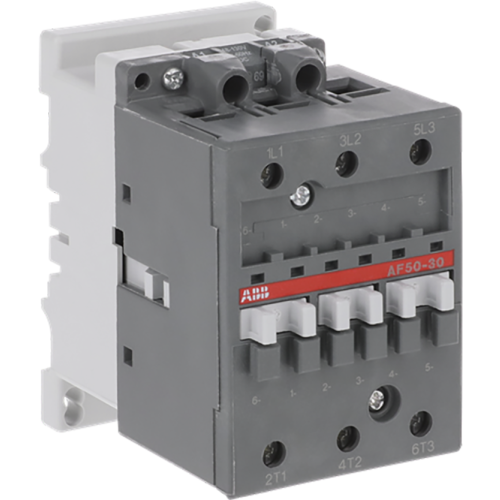

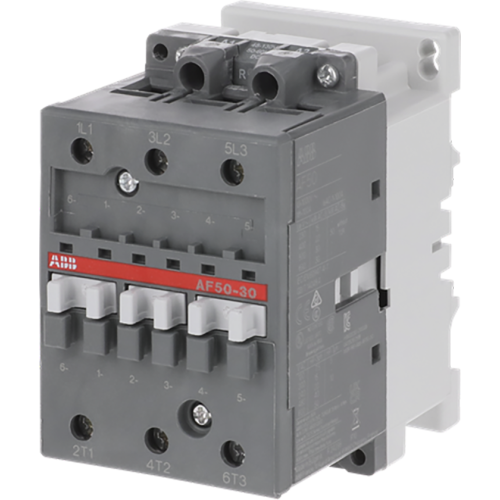

ABB Componenten Magneetschak. 22kW 400V 3-polig Spoel code 69 groot spanningsbereik Hu
Artikelnummer: 20093363
Artikelnummer fabrikant: 1SBL357001R6900
EAN Code: 3471522114693
ABB Componenten, Magneetschakelaar / AF, AF 50-30-00 48-130VAC/DC, Magneetschak. 22kW 400V 3-polig Spoel code 69 groot spanningsbereik Hu, Schroefaansluiting, AC/DC
De AF 50-30-00 48-130VAC/DC uit de Magneetschakelaar / AF serie is ontworpen voor het schakelen en beschermen van driefasemotoren tot 22 kW/400 V en voor algemene vermogensschakelingen tot 690 V AC of 220 V DC. Ook inzetbaar voor toepassingen zoals bypass, condensatorschakeling, verlichting en DC-circuits, met een robuuste 3-polige blokopbouw.Dankzij de elektronische spoelinterface met groot aanstuurspanningsbereik (48–130 V AC/DC) werkt één type betrouwbaar in uiteenlopende netomgevingen en bij spanningsfluctuaties of dips tot 20 ms. Voordelen zijn lage spoelopname, stille schakeling en duidelijke maak-/breekmomenten. De besturing kan zowel op AC als DC, en het systeem is eenvoudig uit te breiden met front- of zijdelings gemonteerde hulpcontactblokken en accessoires. Dit biedt flexibiliteit in paneelontwerp en verhoogt bedrijfszekerheid in veeleisende toepassingen.
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 48.000 - 130.000 V |
| Nom. stuurspanning Us bij DC | 48.000 - 130.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 22 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 41 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 100 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Model | Magneetschakelaar / AF |
