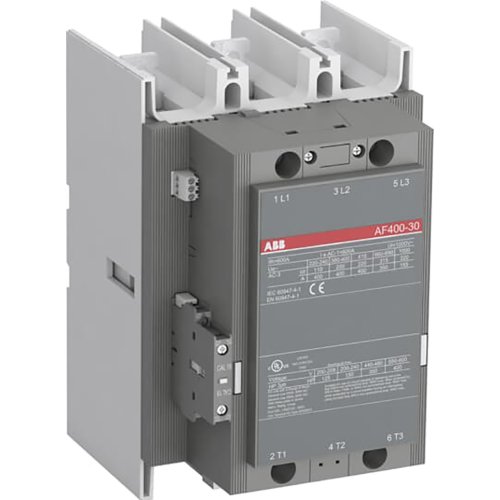

ABB Componenten Magneetschak. 200kW 400V 3-polig Spoel code 70 groot spanningsbereik H
Artikelnummer: 20110276
Artikelnummer fabrikant: 1SFL577001R7011
EAN Code: 7320500217665
ABB Componenten, Magneetschakelaar / AF, AF 400-30-11 / 100-250V AC/DC, Magneetschak. 200kW 400V 3-polig Spoel code 70 groot spanningsbereik H, Schroefaansluiting, 1000.000 - 1000.000, 1000.000 - 1000.000, AC/DC
De AF 400-30-11 / 100-250V AC/DC is een krachtige magneetschakelaar uit de AF‑serie voor het betrouwbaar schakelen en sturen van driefasenmotoren tot 200 kW bij 400 V (AC‑3) en het schakelen van krachtcircuits tot 600 A (AC‑1). Ideaal voor motorstarters en hoofdschakelingen in veeleisende toepassingen.Dankzij AF‑technologie werkt de spoel probleemloos binnen een breed bereik van 100–250 V AC/DC, compenseert spanningsschommelingen en verlaagt het energieverbruik in de schakelkast. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig, wat ruimte bespaart en bekabeling vereenvoudigt. De 3‑polige blokopbouw met voorgemonteerde hoofdrails en hulpcontacten 1NO + 1NC versnelt montage en inbedrijfstelling. Bovendien is het systeem eenvoudig uit te breiden met extra hulpcontactblokken en accessoires, voor flexibele configuraties en toekomstvaste panelen.
| Breedte | 186 |
| Hoogte | 278 |
| Diepte | 216 |
| Bedrijfsspanning bij AC 60 Hz | 1000.000 - 1000.000 |
| Bedrijfsspanning bij AC 50 Hz | 1000.000 - 1000.000 |
| Type stuurspanning | AC/DC |
| Nom. stuurspanning Us bij AC 50HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 100.000 - 250.000 V |
| Nom. stuurspanning Us bij DC | 100.000 - 250.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 200 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 1 |
| Aantal hulpcontacten als verbreekcontact | 1 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 400 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 600 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 111,855 kW |
| Model | Magneetschakelaar / AF |
