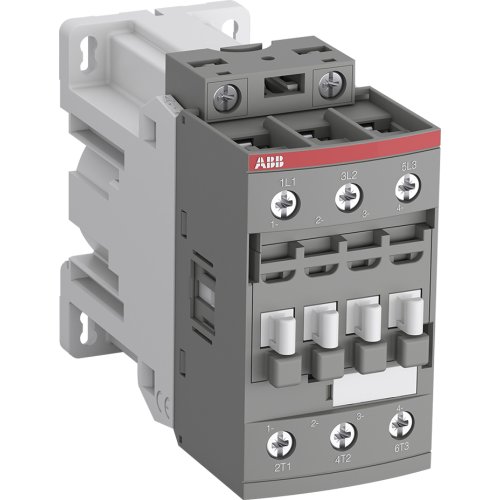

ABB Componenten Magneetschak. 18,5kW 400V 3-polig Met laag spoelvermogen, 250 mA verbr
Artikelnummer: 20093248
Artikelnummer fabrikant: 1SBL296001R3000
EAN Code: 3471523114791
ABB Componenten, Magneetschakelaar / AF, AF 38Z-30-00-30 24VDC, Magneetschak. 18,5kW 400V 3-polig Met laag spoelvermogen, 250 mA verbr, Schroefaansluiting, 690.000 - 690.000, 690.000 - 690.000, DC
De AF38Z-30-00-30 24VDC is een 3-polige magneetschakelaar uit de AF-serie voor het schakelen en starten van motoren tot 18,5 kW bij 400 V (AC-3) en vermogenskringen tot 50 A. Ideaal voor compacte besturingspanelen waar betrouwbare motorsturing en een nette bedrading met schroefaansluitingen gewenst is.Met AF‑technologie beschikt deze schakelaar over een 24 V DC spoel met zeer laag houdvermogen (ca. 1,7 W) en rechtstreekse aansturing via een PLC‑uitgang ≥ 250 mA, zonder extra interface‑relais. Dat verlaagt het energieverbruik van het paneel, bespaart ruimte en levert stabiele schakelingen in netwerken met fluctuaties. Ingebouwde overspanningsbeveiliging maakt externe suppressors overbodig en verhoogt de bedrijfszekerheid. Het bloktype‑ontwerp laat snelle uitbreiding toe met hulpcontactblokken en andere accessoires, zodat dezelfde oplossing eenvoudig meegroeit met de toepassing.
| Breedte | 45 |
| Hoogte | 86 |
| Diepte | 106 |
| Bedrijfsspanning bij AC 60 Hz | 690.000 - 690.000 |
| Bedrijfsspanning bij AC 50 Hz | 690.000 - 690.000 |
| Type stuurspanning | DC |
| Nom. stuurspanning Us bij AC 50HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij AC 60HZ | 24.000 - 24.000 V |
| Nom. stuurspanning Us bij DC | 24.000 - 24.000 V |
| Modulaire uitvoering (voor railmontage) | Nee |
| Nom. vermogen bij AC-3, 400 V | 18,5 kW |
| Aantal hoofdcontacten als maakcontact | 3 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 38 A |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 50 A |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Nom. vermogen NEMA | 18,643 kW |
| Model | Magneetschakelaar / AF |
